— 34 —

boite à vapeur mise en communication avec la chaudière. Dansquelque position qu’il se trouve, le tiroir doit donc intercepter lacommunication entre la chaudière et le conduit central servant àl’échappement. Tour à tour, il démasquera par son mouvement l’undes conduits a et b (fig. 37 et 38), admettant ainsi alternativement la

tssrm—7’—m.i^

a c o

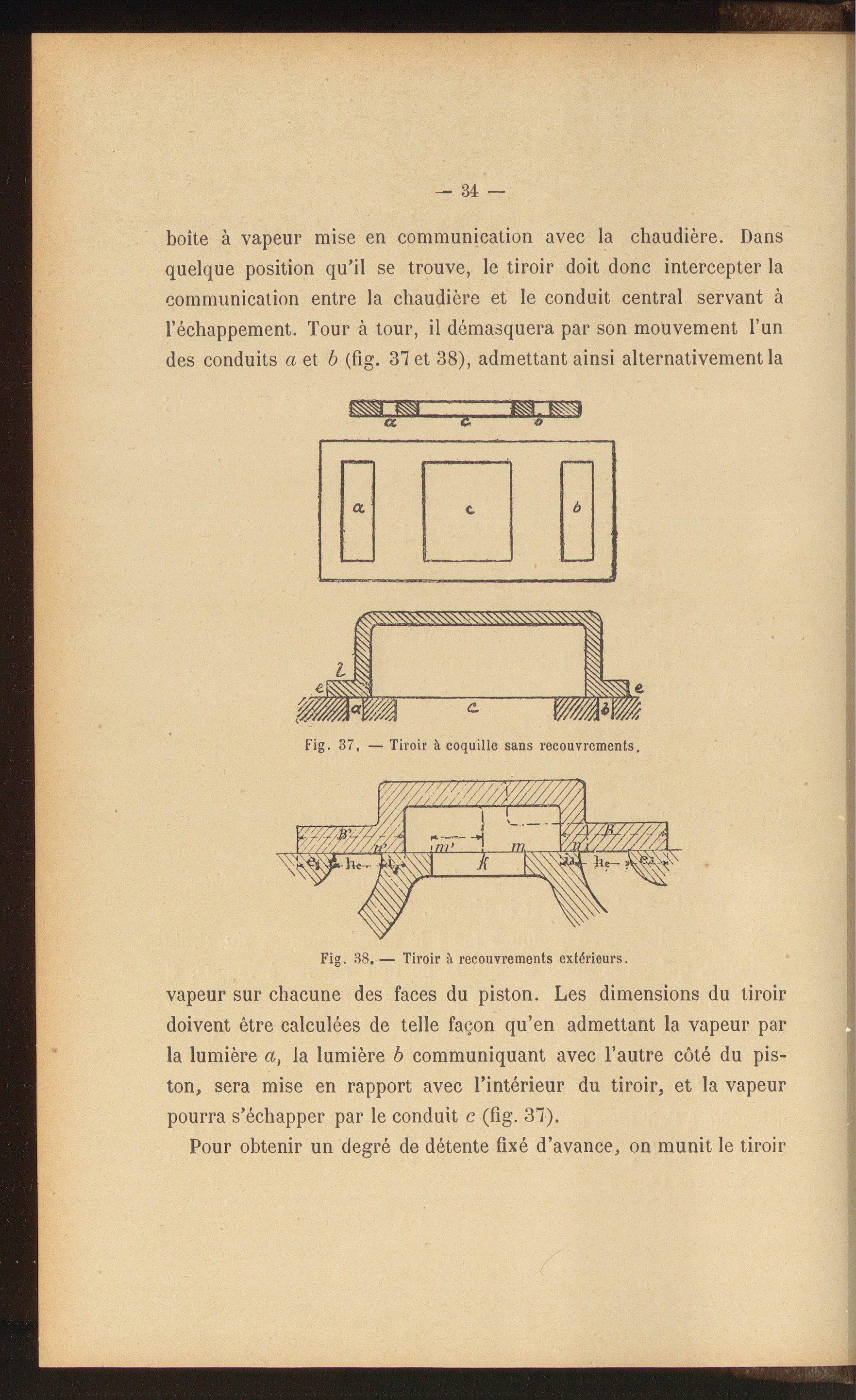

Fig. 37, — Tiroir à coquille sans recouvrements.

Fig. 38. — Tiroir à recouvrements extérieurs.

vapeur sur chacune des faces du piston. Les dimensions du tiroirdoivent être calculées de telle façon qu’en admettant la vapeur parla lumière a, la lumière b communiquant avec l’autre côté du pis-ton, sera mise en rapport avec l’intérieur du tiroir, et la vapeurpourra s’échapper par le conduit c (fig. 37).

Pour obtenir un degré de détente fixé d’avance, on munit le tiroir
