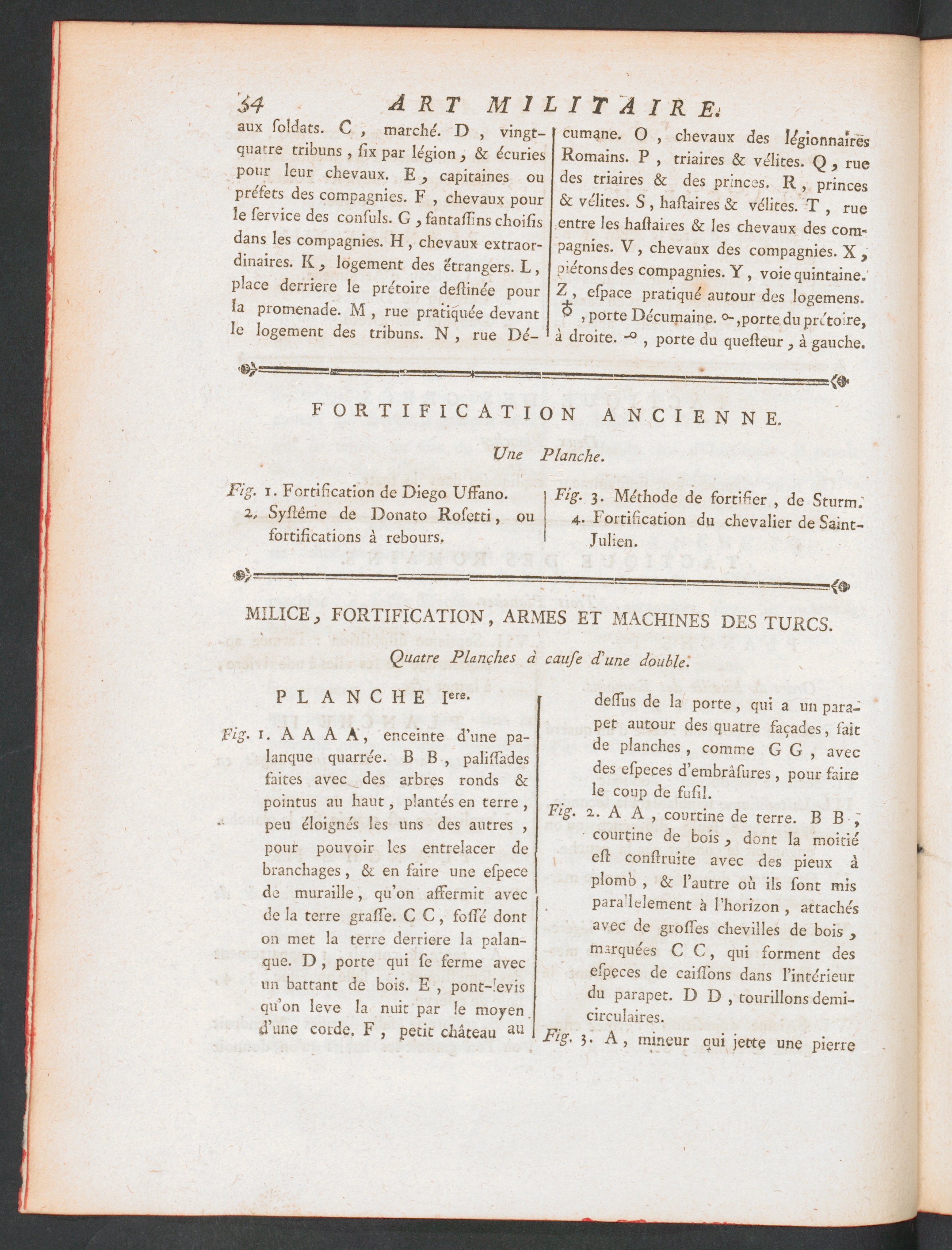

r S4 A RT M 1 ì
sux soldats. C , marche. D , vingt-quatre tribuns , six par légion , & écuriespour leur chevaux. E , capitaines oupréfets des compagnies. F , chevaux pourle service des consuls. G , fantassins choisisdans les compagnies. H , chevaux extraor-dinaires. K , logement des étrangers. L,place derriere le prétoire destinée pourla promenade. M , rue pratiquée devantle logement des tribuns. N , rue Dé-
- ■■ E---. V -- b
/ T A I R E;
cumane. O , chevaux des légionnairesRomains. P , triaires & véíites. Q , ruedes triaires & des princes. R , princes& vélites. S , hastaires & vélites. T , rueentre les hastaires & les chevaux des com-pagnies. V, chevaux des compagnies. X,piétons des compagnies. Y , voie quintaine.Z , espace pratiqué autour des logemens.$ , porte Décumaine. porte,du prétoire,à droite. , porte du questeur , à gauche.
=-■ = ? -- - ■ ■- ■■ s-1 i- I -1- (S-
FORTIFICATION ANCIENNE.
Une Planche.
Fig. i. Fortification de Diego Uffano.
Z, Système de Donato Rosetti, oufortifications à rebours.
Fíg. 3. Méthode de fortifier , de Sturm.'4. Fortification du chevalier de Saint-Julien.
-- - =^-—" "" - <»
MILICE y FORTIFICATION, ARMES ET MACHINES DES TURCS.
Quatre Planches à cause d'une double'.
PLANCHE I ere -
Fig. 1. A A A A, enceinte d’une pa-lanque quarrée. B B , palistàdesfaites avec des arbres ronds &pointus au haut, plantés en terre ,peu éloignés les uns des autres ,pour pouvoir les entrelacer debranchages, & en faire une efpecede muraille, qu’on affermit avecde la terre grasse. C C , fossé donton met la terre derriere la palan-que. D , porte qui se ferme avecun battant de bois. E , pont-levisqu’on leve la nuit par le moyen.d’une corde. F , petit château au
dessus de la porte, qui a un para-pet autour des quatre façades, faitde planches , comme G G , avecdes especes d’embrâsures, pour fairele coup de fusil.
Fig. z. A A , courtine de terre. B Bcourtine de bois , dont la moitié( est construite avec des pieux àplomb , & l’autre où ils font misparallèlement à l’horizon , attachésavec de grosses chevilles de bois ,marquées C C, qui forment desespeces de caissons dans l’intérieurdu parapet. D D , tourillons demi-circulaires.
Fig. 3. A, mineur qui jette une pierre
