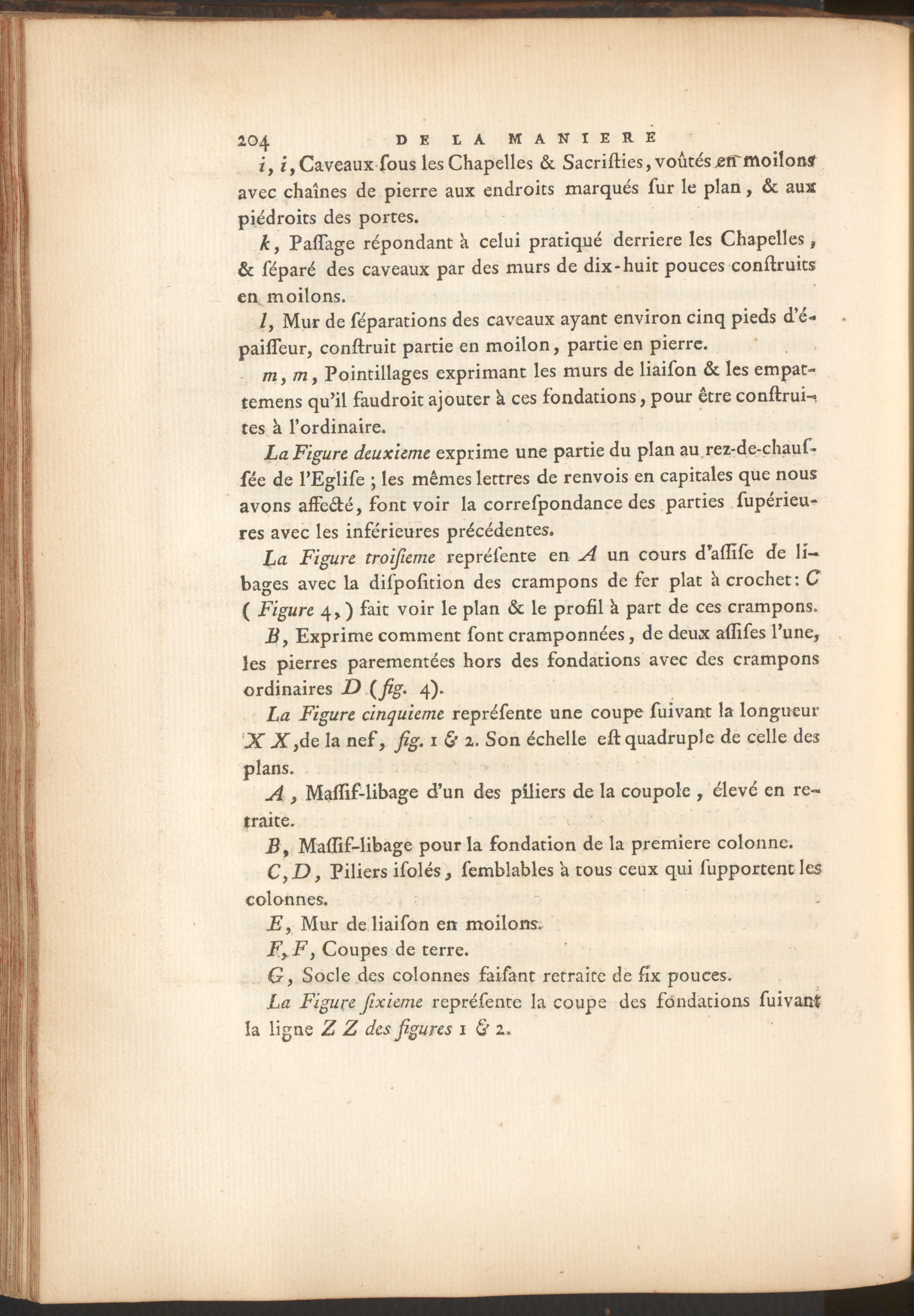

2,04 DE r- ^ MANIERE

r, i,Caveaux sous les Chapelles & Sacristies, voûtés en'moilonsavec chaînes de pierre aux endroits marqués fur le plan, & auxpiédroits des portes.

k, Passage répondant à celui pratiqué derriere les Chapelles,& séparé des caveaux par des murs de dix-huit pouces construitsen moilons.

/, Mur de séparations des caveaux ayant environ cinq pieds d’é-paisseur, construit partie en moilon, partie en pierre.

m, m y Pointillages exprimant les murs de liaison & les empat-temens qu’il faudroit ajouter h ces fondations, pour être construi-,tes à l’ordinaire.

La Figure deuxieme exprime une partie du plan au rez-de-chaus-sée de PEglise ; les mêmes lettres de renvois en capitales que nousavons affecté, font voir la correspondance des parties supérieu-res avec les inférieures précédentes.

La Figure troifieme représente en A un cours d'astile de li-li âges avec la disposition des crampons de fer plat à crochet: C( Figure 4, ) fait voir le plan & le profil à part de ces crampons.

B y Exprime comment font cramponnées , de deux assises l’une,les pierres parementées hors des fondations avec des cramponsordinaires D (fig . 4).

La Figure cinquième représente une coupe suivant la longueur'X X,de la nef, fig. 1 & 2. Son échelle est quadruple de celle desplans.

A y Maísif-libage d’un des piliers de la coupole , élevé en re-traite.

B y Maísif-libage pour la fondation de la premiere colonne.

C, D, Piliers isolés, semblables a tous ceux qui supportent lescolonnes.

Fy Mur de liaison en moilons.

Fy F, Coupes de terre.

O y Socle des colonnes faisant retraite de six pouces.

La Figure fixieme représente la coupe des fondations suivantla ligne Z Z des figures i A r.
