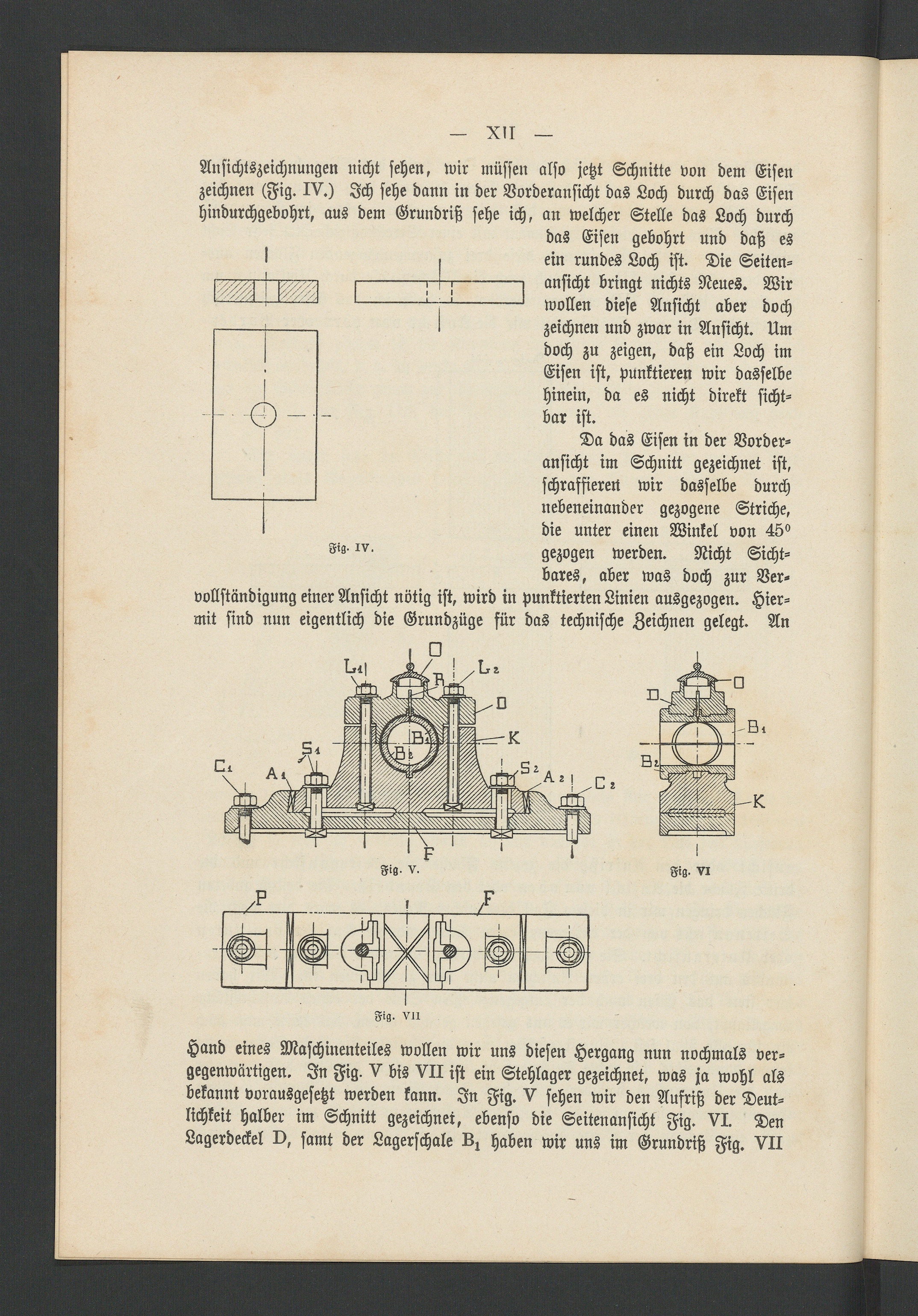

Ansichtszeichnungen nicht sehen, wir müssen also jetzt Schnitte von dem Eisenzeichnen (Fig. IV.) Ich sehe dann in der Vorderansicht das Loch durch das Eisenhindurchgebohrt, aus dem Grundriß sehe ich, an welcher Stelle das Loch durch

das Eisen gebohrt und daß esein rundes Loch ist. Die Seiten-ansicht bringt nichts Neues. Wirwollen diese Ansicht aber dochzeichnen und zwar in Ansicht. Umdoch zu zeigen, daß ein Loch imEisen ist, punktieren wir dasselbehinein, da es nicht direkt sicht-

bar ist.

Da das Eisen in der Vorder-

ansicht im Schnitt gezeichnet ist,schraffieren wir dasselbe durchnebeneinander gezogene Striche,die unter einen Winkel von 45"gezogen werden. Nicht Sicht-bares, aber was doch zur Ver-

vollständigung einer Ansicht nötig ist, wird in punktierten Linien ausgezogen. Hier-mit sind nun eigentlich die Grundzüge für das technische Zeichnen gelegt. An

Fig. V.

Fig. VI

Fig. VII

Hand eines Maschinenteiles wollen wir uns diesen Hergang nun nochmals ver-gegenwärtigen. In Fig. V bis VII ist ein Stehlager gezeichnet, was ja wohl alsbekannt vorausgesetzt werden kann. In Fig. V sehen wir den Aufriß der Deut-lichkeit halber im Schnitt gezeichnet, ebenso die Seitenansicht Fig. VI. DenLagerdeckel v, samt der Lagerschale haben wir uns im Grundriß Fig. VII
