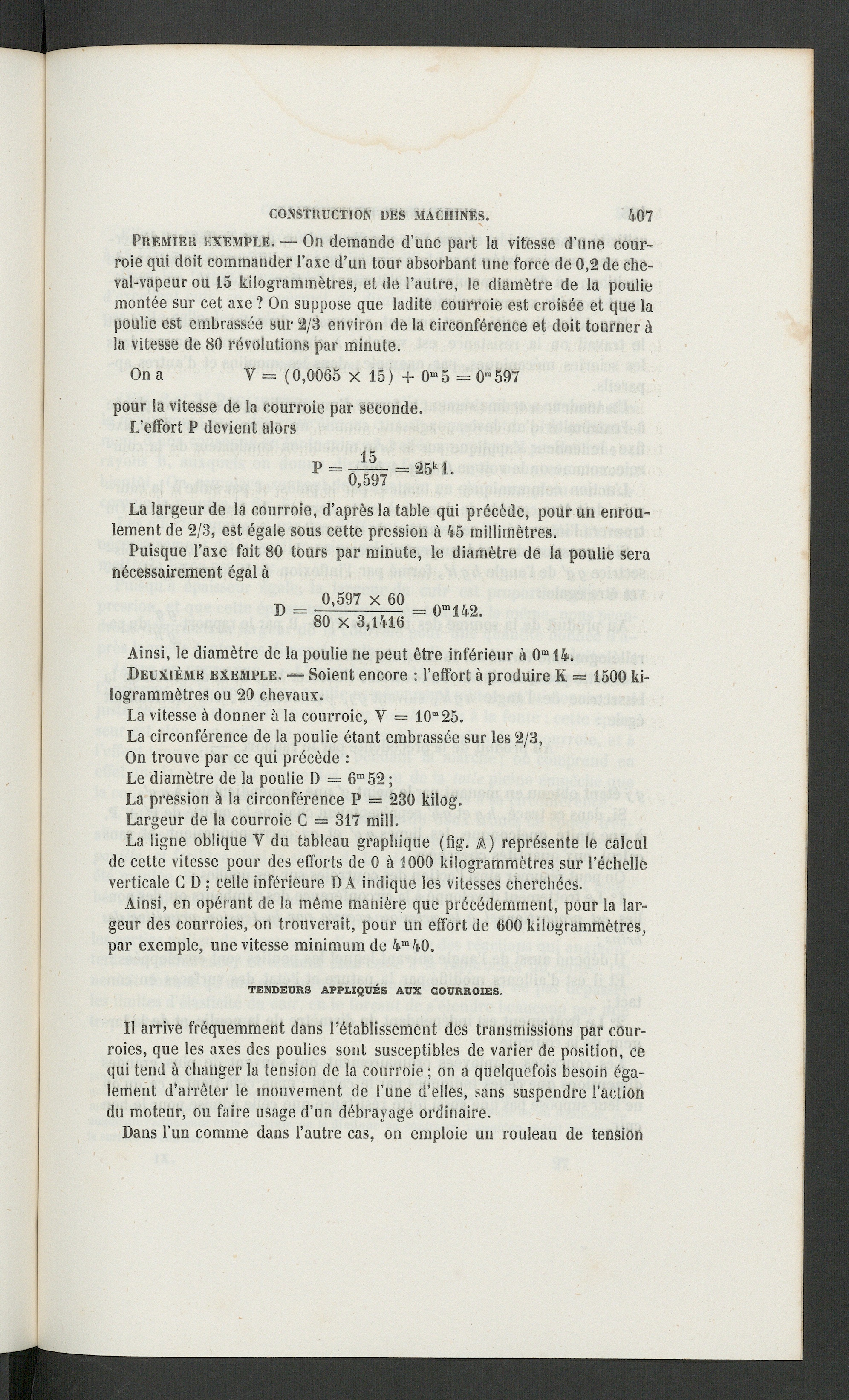

Premier exemple. — On demande d’une part la vitesse d’une cour-roie qui doit commander l’axe d’un tour absorbant une force de 0,2 de che-val-vapeur ou 15 kilogrammètres, et de l’autre, le diamètre de la pouliemontée sur cet axe ? On suppose que ladite courroie est croisée et que lapoulie est embrassée sur 2/3 environ de la circonférence et doit tourner àla vitesse de 80 révolutions par minute.
On a V = (0,0065 x 15) + 0 m 5 = 0“597
pour la vitesse de la courroie par seconde.
L’effort P devient alors
P =
15
0,597
= 25 k l.
La largeur de la courroie, d’après la table qui précède, pour un enrou-lement de 2/3, est égale sous cette pression à 45 millimètres.
Puisque l’axe fait 80 tours par minute, le diamètre de la poulie seranécessairement égal à
0,597 x 6080 X 3,1416
0 m 142.
Ainsi, le diamètre de la poulie ne peut être inférieur à 0“ 14.
Deuxième exemple. — Soient encore : l’effort à produire K = 1500 ki-logrammètres ou 20 chevaux.
La vitesse à donner à la courroie, Y = 10“25.
La circonférence de la poulie étant embrassée sur les 2/3,
On trouve par ce qui précède :
Le diamètre de la poulie D = 6 m 52;
La pression à la circonférence P = 230 kilog.
Largeur de la courroie C = 317 mïll.
La ligne oblique V du tableau graphique (fig. &) représente le calculde cette vitesse pour des efforts de 0 à 1000 kilogrammètres sur l’échelleverticale C D ; celle inférieure DA indique les vitesses cherchées.
Ainsi, en opérant de la même manière que précédemment, pour la lar-geur des courroies, on trouverait, pour un effort de 600 kilogrammètres,par exemple, une vitesse minimum de 4 m 40.
TENDEURS APPLIQUÉS AUX COURROIES.
Il arrive fréquemment dans l’établissement des transmissions par cour-roies, que les axes des poulies sont susceptibles de varier de position, cequi tend à changer la tension de la courroie ; on a quelquefois besoin éga-lement d’arrêter le mouvement de l’une d’elles, sans suspendre l’actiondu moteur, ou faire usage d’un débrayage ordinaire.
Dans l’un comme dans l’autre cas, on emploie un rouleau de tension
