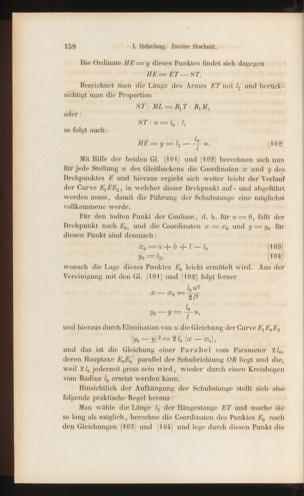

I. Abteilung. Zweiter Abschnitt.

Die Ordinate HE = y dieses Punktes findet sich dagegen :

IIE = ET — ST.

Bezeichnet man die Länge des Armes ET mit / 2 und berück-sichtigt man die Proportion

ST: ML = B X T: B 1 M,

oder:

ST

so folgt auch:

HE = y = l 2 - ~-m. (102)

Mit Hilfe der beiden Gl. (101) und (102) berechnen sich nunfür jede Stellung u des Gleitbackens die Coordinaten x und y desDrehpunktes E und hieraus ergiebt sich weiter leicht der Verlaufder Curve E { EE- L , in welcher dieser Drehpunkt auf- und abgeführtwerden muss, damit die Führung der Schubstange eine möglichstvollkommene werde.

Für den todten Punkt der Coulisse, d. h. für u — 0, fällt derDrehpunkt nach /s’ 0 , und die Coordinaten x = x 0 und y = )/„ fürdiesen Punkt sind demnach :

x ü = a-{-b l — / 0

Vo — 4 ,

wonach die Lage dieses Punktes E 0 leicht ermittelt wird.Vereinigung mit den Gl. (101) und (102) folgt ferner

Jh

X ■

- *0 = ■

L

yo — y = -j-u,

(103)

(104)Aus der

und hieraus durch Elimination von u dieGleichung derCu rveE i E n E 2 :

{yo — y) 2 = %k {x — x 0 ),

und das ist die Gleichung einer Parabel vom Parameter 2/ 0 ,deren Hauptaxe E 0 E ( ' parallel der Schubrichtung OB liegt und die,weil 2 / 0 jederzeit gross sein wird, wieder durch einen Kreisbogenvom Radius l 0 ersetzt werden kann.

Hinsichtlich der Aufhängung der Schubstange stellt sich alsofolgende praktische Regel heraus :

Man wähle die Länge / 2 der Hängestange ET und mache sieso lang als möglich, berechne die Coordinaten des Punktes E 0 nachden Gleichungen (103) und (104) und lege durch diesen Punkt die
