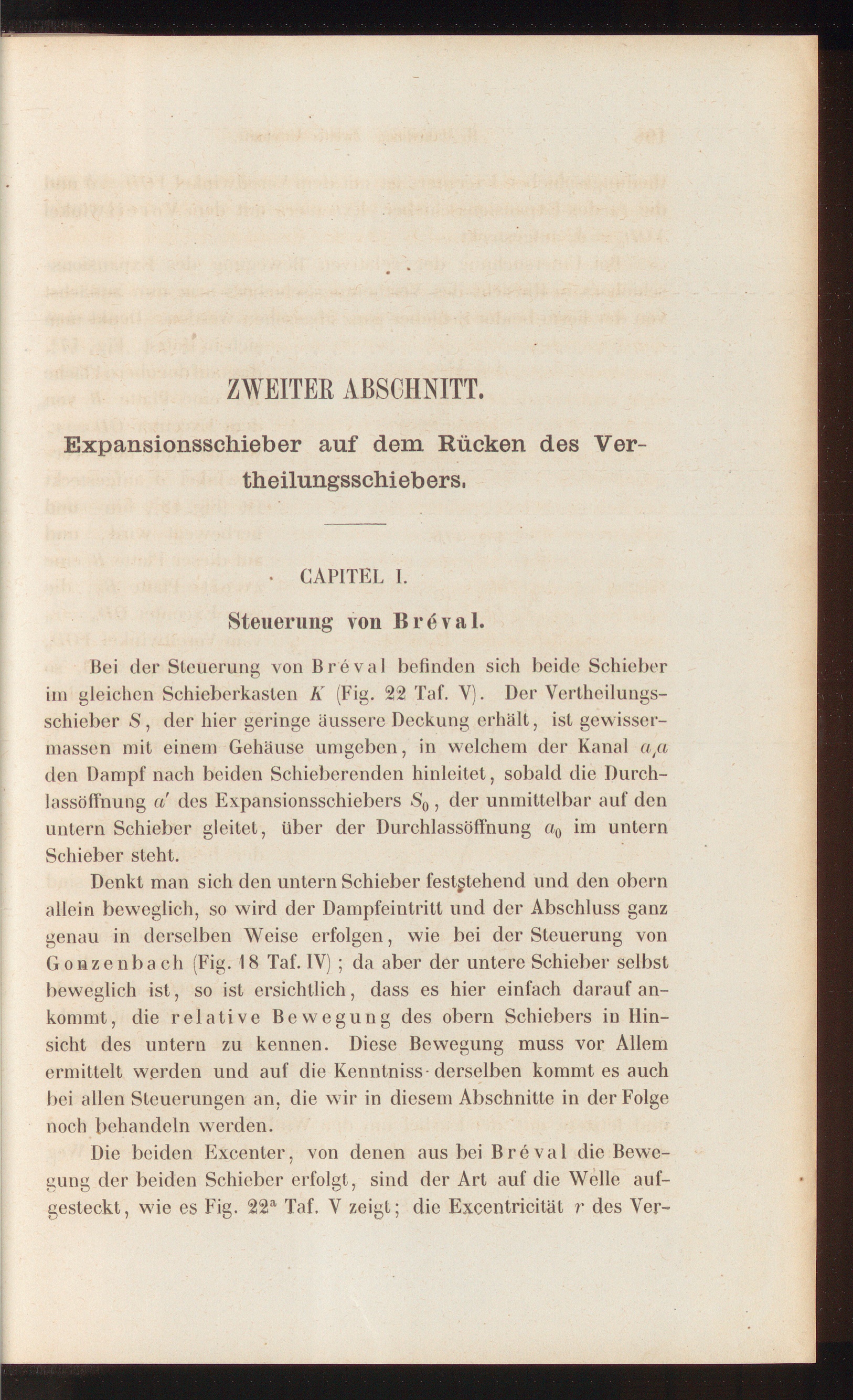

ZWEITEE ABSCHNITT.
Expansionsschieber auf dem Rücken des Ver-theilungsschiebers,
• CAPITEL I.
Bei der Steuerung von Breval befinden sich beide Schieberim gleichen Schieberkasten K (Eig. 22 Taf. V). Der Vertheilungs-schieber S, der hier geringe äussere Deckung erhält, ist gewisscr-massen mit einem Gehäuse umgeben, in welchem der Kanal a/iden Dampf nach beiden Schieberenden hinleitet, sobald die Durch-lassöttnung a des Expansionsschiebers S 0 , der unmittelbar auf denuntern Schieber gleitet, über der Durchlassöffhung a 0 im unternSchieber steht.
Denkt man sich den untern Schieber feststehend und den obernallein beweglich, so wird der Dampfeintritl und der Abschluss ganzgenau in derselben Weise erfolgen, wie bei der Steuerung vonGonzenbach (Fig. 18 Taf. IV) ; da aber der untere Schieber selbstbeweglich ist, so ist ersichtlich, dass es hier einfach darauf an-kommt, die relative Bewegung des obern Schiebers in Hin-sicht des untern zu kennen. Diese Bewegung muss vor Allemermittelt werden und auf die Kenntniss-derselben kommt es auchbei allen Steuerungen an, die wir in diesem Abschnitte in der Folgenoch behandeln werden.
Die beiden Excenter, von denen aus bei Breval die Bewe-gung der beiden Schieber erfolgt, sind der Art auf die Welle auf-gesteckt, wie es Fig. 22 a Taf. V zeigt; die Excentricität r des Ver-
