II. Abtlieilung. Zweiter Abschnitt.

theilungsschieber-Excenlcrs ist mit dem Voreilwinkel YOD = S unddie r 0 des Expansionsschieber-Excenters mit dem VoreilwinkelYOD 0 = d 0 aufgesteckt.

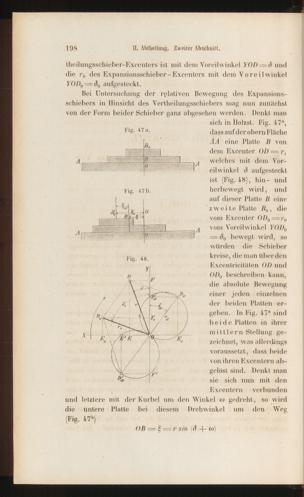

Bei Untersuchung der relativen Bewegung des Expansions-schiebers in Hinsicht des Vertheilungsschiebers mag nun zunächstvon der Form beider Schieber ganz abgesehen werden. Denkt man

sich in Holzsl. Fig. 47 a ,1<I S- 47 a - dassaufderobernFläche

AA eine Platte B vondem Excenter OD = r,welches mit dem Vor-eilwinkel ö aufgestecktist (Fig. 48), hin- undherbewegt wird, undauf dieser Platte B einezweite Platte B a , dievom Excenter OI) a —r nvom Voreilwinkel YOD n

B 0

mm

WM\

l

Fig. 47b.

,-XJ

J1 ° * K

0

xmrnm,

t

1

wwmmmM

Fig. 48.

= d 0 bewegt wird, sowUrden die Schieberkreise, die man Uber denExcentricitäten OD undOü 0 beschreiben kann,die absolute Bewegungeiner jeden einzelnender beiden Platten er-geben. In Fig. 47 a sindbeide Platten in ihrermittlern Stellung ge-zeichnet, was allerdingsvoraussetzt, dass beidevon ihren Fixcentern ab-gelösl sind. Denkt mansie sich nun mit denFixcentern verbundenund letztere mit der Kurbel um den Winkel a> gedreht, so wirddie untere Platte bei diesem Drehwinkel um den Weg(Fig. 47 b )

OB = £ = r sin ß + co)

F. / r <c
