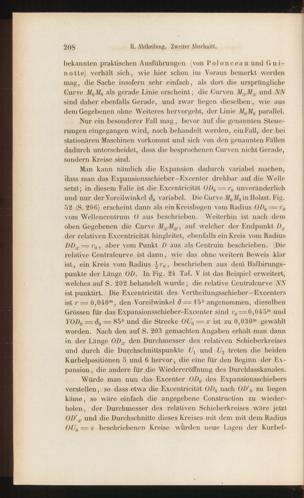

II. Abtlieilung. Zweiter Abschnitt.

bekannten praktischen Ausführungen (von Polonceau und G u i -notte) verhält sich, wie hier schon im Voraus bemerkt werdenmag, die Sache insofern sehr einfach, als dort die ursprünglicheCurve MqM 0 als gerade Linie erscheint; die Curven M X M X und NNsind daher ebenfalls Gerade, und zwar liegen dieselben, wie ausdem Gegebenen ohne Weiteres hervorgeht, der Linie MqAIq parallel.

Nur ein besonderer Fall mag, bevor auf die genannten Steue-rungen eingegangen wird, noch behandelt werden, ein Fall, der beistationären Maschinen vorkommt und sich von den genannten Fällendadurch unterscheidet, dass die besprochenen Curven nicht Gerade,sondern Kreise sind.

Man kann nämlich die Expansion dadurch variabel machen,'dass man das Expansionsschieber-Ex center drehbar auf die Wellesetzt; in diesem Falle ist die Excentricität OI) 0 = r 0 unveränderlichund nur derVoreilwinkel <)'„ variabel. Die Curve d/ 0 Af 0 in Ilolzst.Fig.52 (S. 206) erscheint dann als ein Kreisbogen vom Radius OD 0 = ■/•„vom Wellencentrum 0 aus beschrieben. Weiterhin ist nach demoben Gegebenen die Curve il x M x , auf welcher der Endpunkt l) xder relativen Excentricität hingleitet, ebenfalls ein Kreis vom RadiusUD x = r 0 , aber vom Punkt D aus als Centruin beschrieben. .Dierelative Centralcurve ist dann, wie das ohne weitern Reweis klarist, ein Kreis vom Radius |r 0 , beschrieben aus dem Ilalbirungs-punkte der Länge 00. In Fig. 24 Taf. V ist das Beispiel erweitert,welches auf S. 202 behandelt wurde; die relative Centralcurve NNist punktirt. Die Excentricität des Verlheilungsschieber- Excentersist r — 0,040™, den Voreilwinkel d = 15° angenommen, dieselbenGrössen für das Expansionsschieber-Excenter sind r 0 = 0,04ä m undY01\ = d 0 = 85° und die Strecke OU 0 = s' ist zu 0,030™ gewähltworden. Nach den auf S. 203 gemachten Angaben erhält man dannin der Länge OD x den Durchmesser des relativen Schieberkreisesund durch die Durchschnittspunkte und t/ 2 treten die beidenKurbelpositiönen 5 und 6 hervor, die eine für den Beginn der Fix-pansion, die andere für die Wiedereröffnung des Durchlasskanales.

Würde man nun das Excenter OD 0 des Expansionsschiebersverstellen, so dass etwa die Excentricität OD 0 nach OD' 0 zu liegenkäme, so wäre einfach die angegebene Construction zu wieder-holen , der Durchmesser des relativen Schieberkreises wäre jetzt01)’ x und die Durchschnitte dieses Kreises mit dem mit dem Radius()U a = s beschriebenen Kreise würden neue Lagen der Kurbel-
