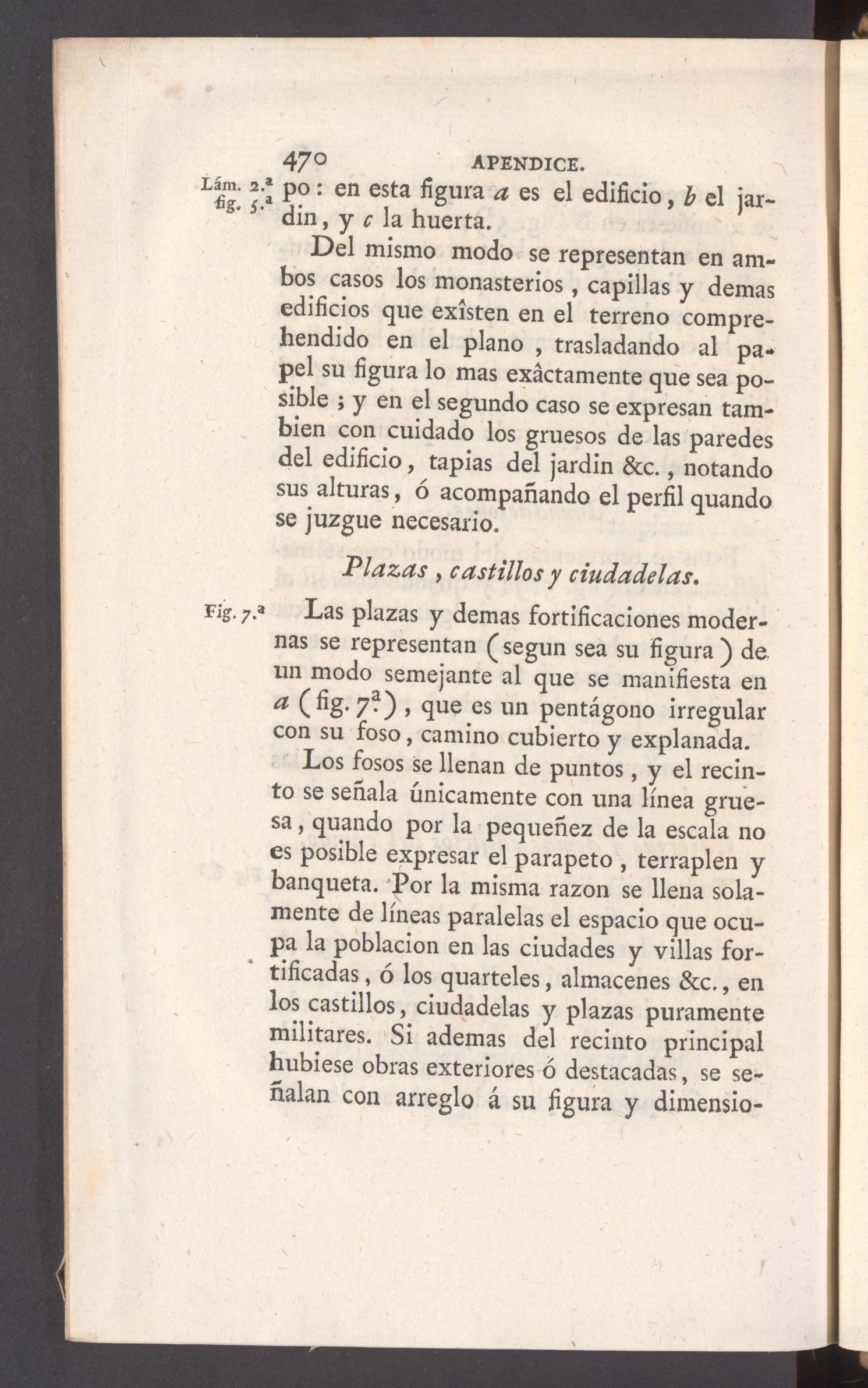

470 APENDICE.

po: en esta figura a es el edificio, b el jar-din , y c la huerta.

Del mismo modo se representan en am-bos casos los monasterios, capillas y demasedificios que existen en el terreno compre-hendido en el plano , trasladando al pa-pel su figura lo mas exactamente que sea po-sible ; y en el segundo caso se expresan tam-bién con cuidado los gruesos de las paredesdel edificio, tapias del jardín &c., notandosus alturas, ó acompañando el perfil quandose juzgue necesario.

Plazas , castillos y cindadelas.

Las plazas y demas fortificaciones moder-nas se representan (según sea su figura ) deun modo semejante al que se manifiesta ena (fig. 7?) , que es un pentágono irregularcon su foso, camino cubierto y explanada.

Los fosos se llenan de puntos, y el recin-to se señala únicamente con una línea grue-sa , quando por la pequenez de la escala noes posible expresar el parapeto , terraplén ybanqueta. Por la misma razón se llena sola-mente de líneas paralelas el espacio que ocu-pa la población en las ciudades y villas for-tificadas , ó los quarteles, almacenes &c., enlos castillos, ciudadelas y plazas puramentemilitares. Si ademas del recinto principalhubiese obras exteriores ó destacadas, se se-ñalan con arreglo á su figura y dimensio-
