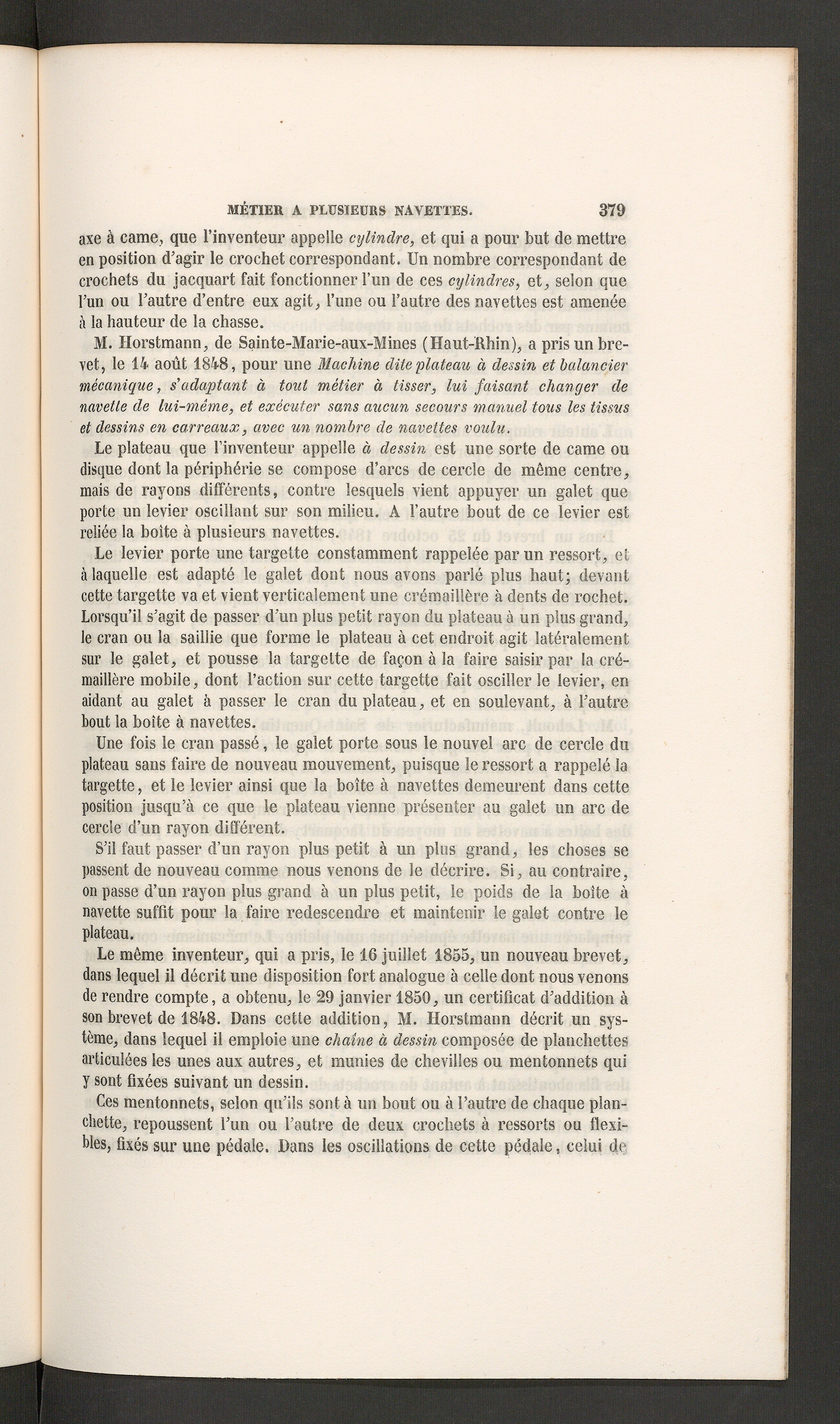

MÉTIER A PLUSIEURS NAVETTES.

axe à came, que l’inventeur appelle cijlindre, et qui a pour but de mettreen position d’agir le crochet correspondant. Un nombre correspondant decrochets du jacquart fait fonctionner l’un de ces cylindres, et, selon quel’un ou l’autre d’entre eux agit, l’une ou l’autre des navettes est amenéeà la hauteur de la chasse.

M. Horstmann, de Sainte-Marie-aux-Mines (Haut-Rhin ), a pris un bre-vet, le 14 août 1848, pour une Machine dite plateau à dessin et balanciermécanique, s’adaptant à tout métier à tisser, lui faisant changer denavette de lui-même, et exécuter sans aucun secours manuel tous les tissuset dessins en carreaux, avec un nombre de navettes voulu.

Le plateau que l’inventeur appelle à dessin est une sorte de came oudisque dont la périphérie se compose d’arcs de cercle de même centre,mais de rayons différents, contre lesquels vient appuyer un galet queporte un levier oscillant sur son milieu. A l’autre bout de ce levier estreliée la boîte à plusieurs navettes.

Le levier porte une targette constamment rappelée par un ressort, età laquelle est adapté le galet dont nous avons parlé plus haut; devantcette targette va et vient verticalement une crémaillère à dents de rochet.Lorsqu’il s’agit de passer d’un plus petit rayon du plateau à un plus grand,le cran ou la saillie que forme le plateau à cet endroit agit latéralementsur le galet, et pousse la targette de façon à la faire saisir par la cré-maillère mobile, dont l’action sur cette targette fait osciller le levier, enaidant au galet à passer le cran du plateau, et en soulevant, à l’autrebout la boîte à navettes.

Une fois le cran passé, le galet porte sous le nouvel arc de cercle duplateau sans faire de nouveau mouvement, puisque le ressort a rappelé latargette, et le levier ainsi que la boîte à navettes demeurent dans cetteposition jusqu’à ce que le plateau vienne présenter au galet un arc decercle d’un rayon différent.

S’il faut passer d’un rayon plus petit à un plus grand, les choses sepassent de nouveau comme nous venons de le décrire. Si, au contraire,on passe d’un rayon plus grand à un plus petit, le poids de la boîte ànavette suffit pour la faire redescendre et maintenir le galet contre leplateau.

Le même inventeur, qui a pris, le 16 juillet 1855, un nouveau brevet,dans lequel il décrit une disposition fort analogue à celle dont nous venonsde rendre compte, a obtenu, le 29 janvier 1850, un certificat d’addition àson brevet de 1848. Dans cette addition, M. Horstmann décrit un sys-tème, dans lequel il emploie une chaîne à dessin composée de planchettesarticulées les unes aux autres, et munies de chevilles ou mentonnets quiy sont fixées suivant un dessin.

Ces mentonnets, selon qu’ils sont à un bout ou à l’autre de chaque plan-chette, repoussent l’un ou l’autre de deux crochets à ressorts ou flexi-bles, fixés sur une pédale. Dans les oscillations de cette pédale, celui de
