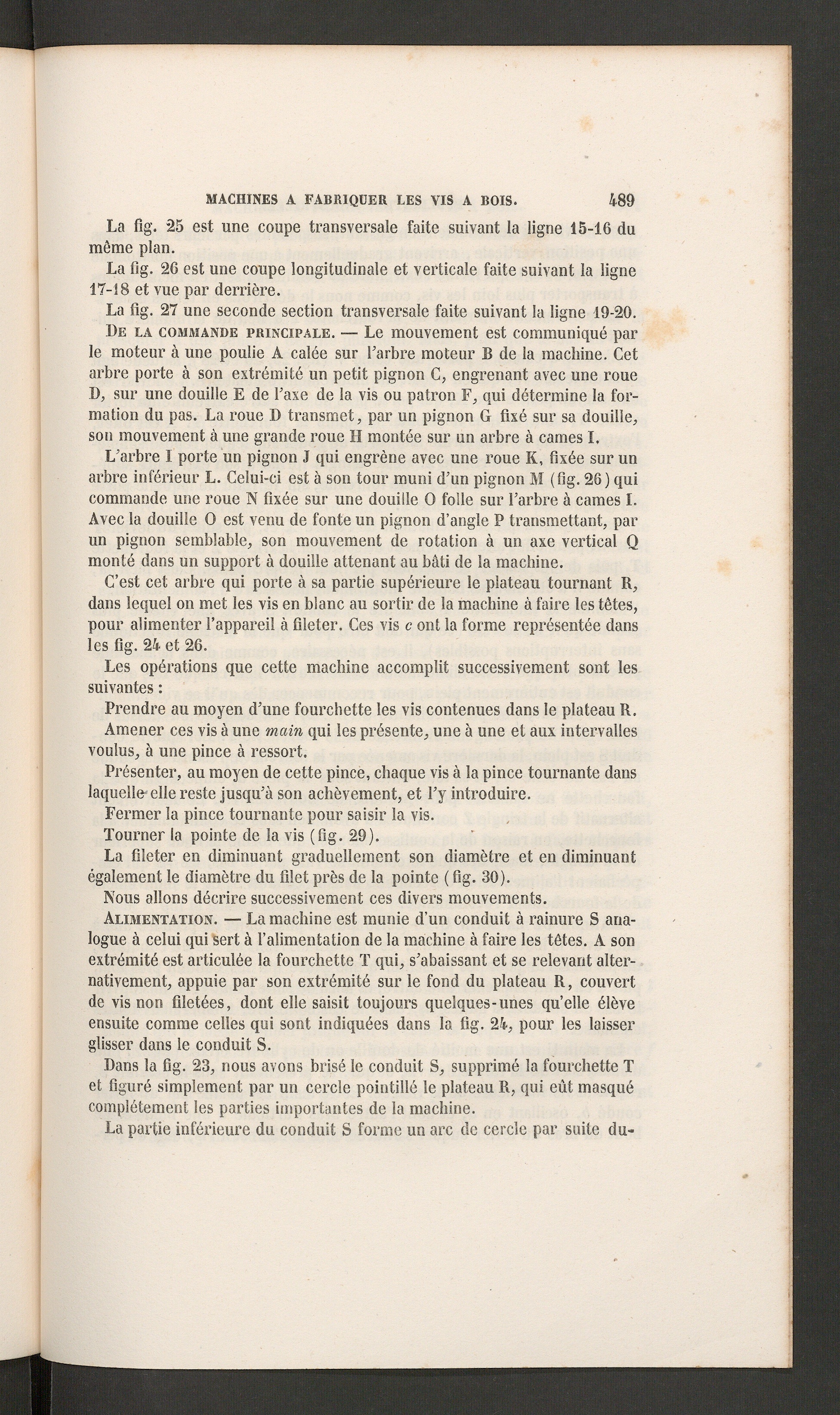

MACHINES A FABRIQUER LES VIS A BOIS. 489

La fig. 25 est une coupe transversale faite suivant la ligne 15-16 dumême plan.

La fig. 26 est une coupe longitudinale et verticale faite suivant la ligne17-18 et vue par derrière.

La fig. 27 une seconde section transversale faite suivant la ligne 19-20.

De la commande principale. — Le mouvement est communiqué parle moteur à une poulie A calée sur l'arbre moteur B de la machine. Cetarbre porte à son extrémité un petit pignon C, engrenant avec une roueD, sur une douille E de l’axe de la vis ou patron F, qui détermine la for-mation du pas. La roue D transmet, par un pignon G fixé sur sa douille,son mouvement à une grande roue II montée sur un arbre à cames I.

L’arbre I porte un pignon J qui engrène avec une roue K, fixée sur unarbre inférieur L. Celui-ci est à son tour muni d’un pignon M (fig. 26) quicommande une roue N fixée sur une douille O folle sur l’arbre à cames 1.Avec la douille O est venu de fonte un pignon d’angle P transmettant, parun pignon semblable, son mouvement de rotation à un axe vertical Qmonté dans un support à douille attenant au bâti de la machine.

C’est cet arbre qui porte à sa partie supérieure le plateau tournant R,dans lequel on met les vis en blanc au sortir de la machine à faire les têtes,pour alimenter l’appareil à fileter. Ces vis c ont la forme représentée dansles fig. 24 et 26.

Les opérations que cette machine accomplit successivement sont lessuivantes :

Prendre au moyen d’une fourchette les vis contenues dans le plateau R.

Amener ces vis à une main qui les présente, une à une et aux intervallesvoulus, à une pince à ressort.

Présenter, au moyen de cette pince, chaque vis à la pince tournante danslaquelle'elle reste jusqu’à son achèvement, et l’y introduire.

Fermer la pince tournante pour saisir la vis.

Tourner la pointe de la vis (fig. 29).

La fileter en diminuant graduellement son diamètre et en diminuantégalement le diamètre du filet près de la pointe ( fig. 30).

Nous allons décrire successivement ces divers mouvements.

Alimentation. — La machine est munie d’un conduit à rainure S ana-logue à celui qui sert à l’alimentation de la machine à faire les têtes. A sonextrémité est articulée la fourchette T qui, s’abaissant et se relevant alter-nativement, appuie par son extrémité sur le fond du plateau R, couvertde vis non filetées, dont elle saisit toujours quelques-unes qu’elle élèveensuite comme celles qui sont indiquées dans la fig. 24, pour les laisserglisser dans le conduit S.

Dans la fig. 23, nous avons brisé le conduit S, supprimé la fourchette Tet figuré simplement par un cercle pointillé le plateau R, qui eût masquécomplètement les parties importantes de la machine.

La partie inférieure du conduit S forme un arc de cercle par suite du-
