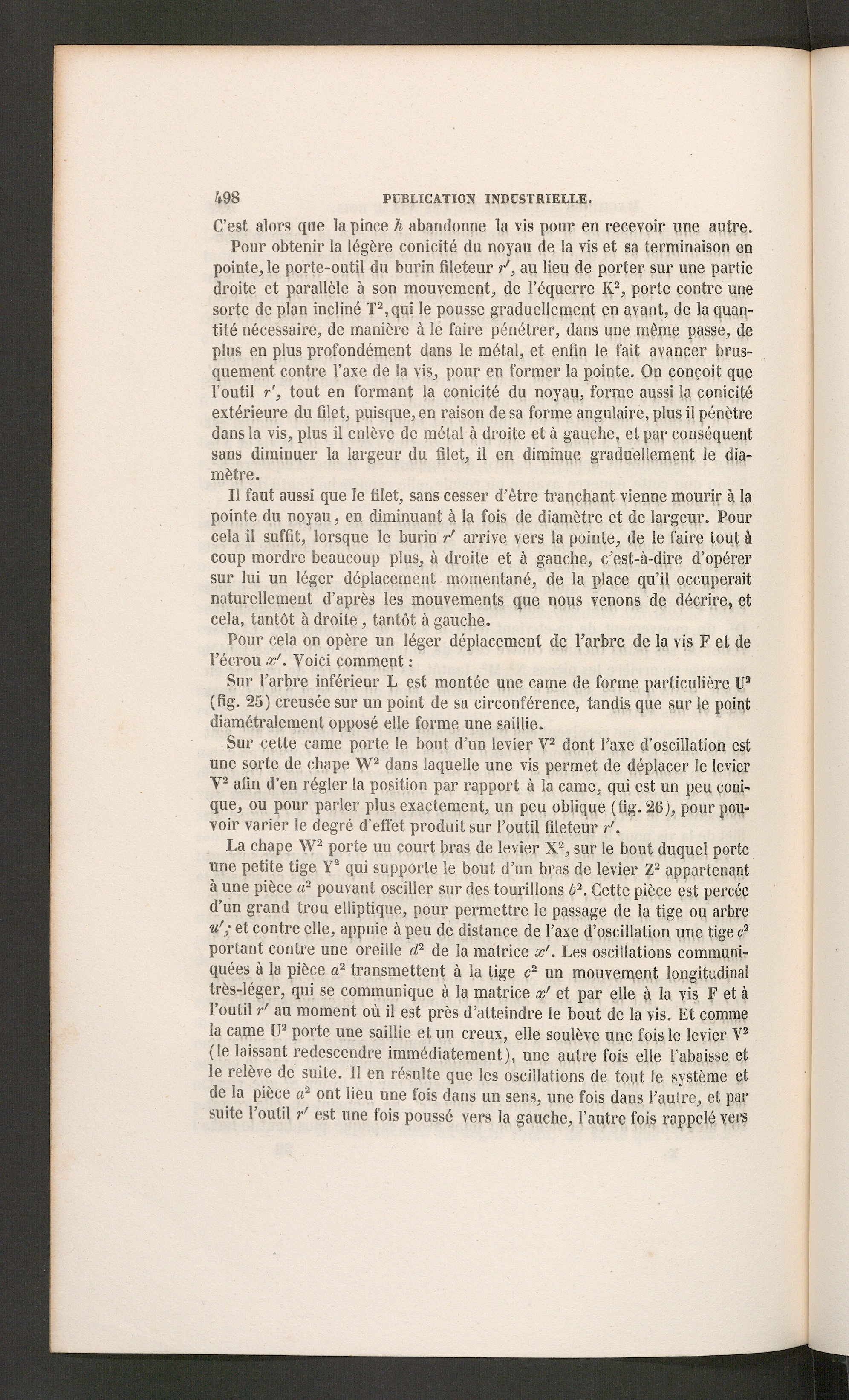

C’est alors que la pince h abandonne la vis pour en recevoir une autre.

Pour obtenir la légère conicité du noyau de la vis et sa terminaison enpointe, le porte-outil du burin fileteur r’, au lieu de porter sur une partiedroite et parallèle à son mouvement, de l’équerre K 2 , porte contre unesorte de plan incliné T 2 , qui le pousse graduellement en avant, de la quan-tité nécessaire, de manière à le faire pénétrer, dans une même passe, deplus en plus profondément dans le métal, et enfin le fait avancer brus-quement contre l’axe de la vis, pour en former la pointe. On conçoit quel’outil r', tout en formant la conicité du noyau, forme aussi la conicitéextérieure du ûlet, puisque, en raison de sa forme angulaire, plus il pénètredans la vis, plus il enlève de métal à droite et à gauche, et par conséquentsans diminuer la largeur du filet, il en diminue graduellement le dia-mètre.

Il faut aussi que le filet, sans cesser d’être tranchant vienne mourir à lapointe du noyau, en diminuant à la fois de diamètre et de largeur. Pourcela il suffit, lorsque le burin r F arrive vers la pointe, de le faire tout àcoup mordre beaucoup plus, à droite et à gauche, c’est-à-dire d’opérersur lui un léger déplacement momentané, de la place qu’il occuperaitnaturellement d’après les mouvements que nous venons de décrire, etcela, tantôt à droite, tantôt à gauche.

Pour cela on opère un léger déplacement de l’arbre de la vis F et del’écrou x r . Voici comment :

Sur l’arbre inférieur L est montée une came de forme particulière U 2(fig. 25) creusée sur un point de sa circonférence, tandis que sur le pointdiamétralement opposé elle forme une saillie.

Sur cette came porte le bout d’un levier V 2 dont l’axe d’oscillation estune sorte de chape W 2 dans laquelle une vis permet de déplacer le levierV 2 afin d’en régler la position par rapport à la came, qui est un peu coni-que, ou pour parler plus exactement, un peu oblique (fig. 26), pour pou-voir varier le degré d’effet produit sur l’outil fileteur r'.

La chape W 2 porte un court bras de levier X 2 , sur le bout duquel porteune petite tige Y 2 qui supporte le bout d’un bras de levier Z 2 appartenantà une pièce a 2 pouvant osciller sur des tourillons b 2 . Cette pièce est percéed’un grand trou elliptique, pour permettre le passage de la tige ou arbreu’; et contre elle, appuie à peu de distance de l’axe d’oscillation une tige <?portant contre une oreille ri 2 de la matrice x r . Les oscillations communi-quées à la pièce a 2 transmettent à la tige c 2 un mouvement longitudinaltrès-léger, qui se communique à la matrice x' et par elle à la vis F et àl’outil r' au moment où il est près d’atteindre le bout de la vis. Et commela came U 2 porte une saillie et un creux, elle soulève une fois le levier V 2(le laissant redescendre immédiatement), une autre fois elle l’abaisse etle relève de suite. Il en résulte que les oscillations de tout le système etde la pièce a 2 ont lieu une fois dans un sens, une fois dans l’autre, et parsuite l’outil r' est une fois poussé vers la gauche, l’autre fois rappelé vers
