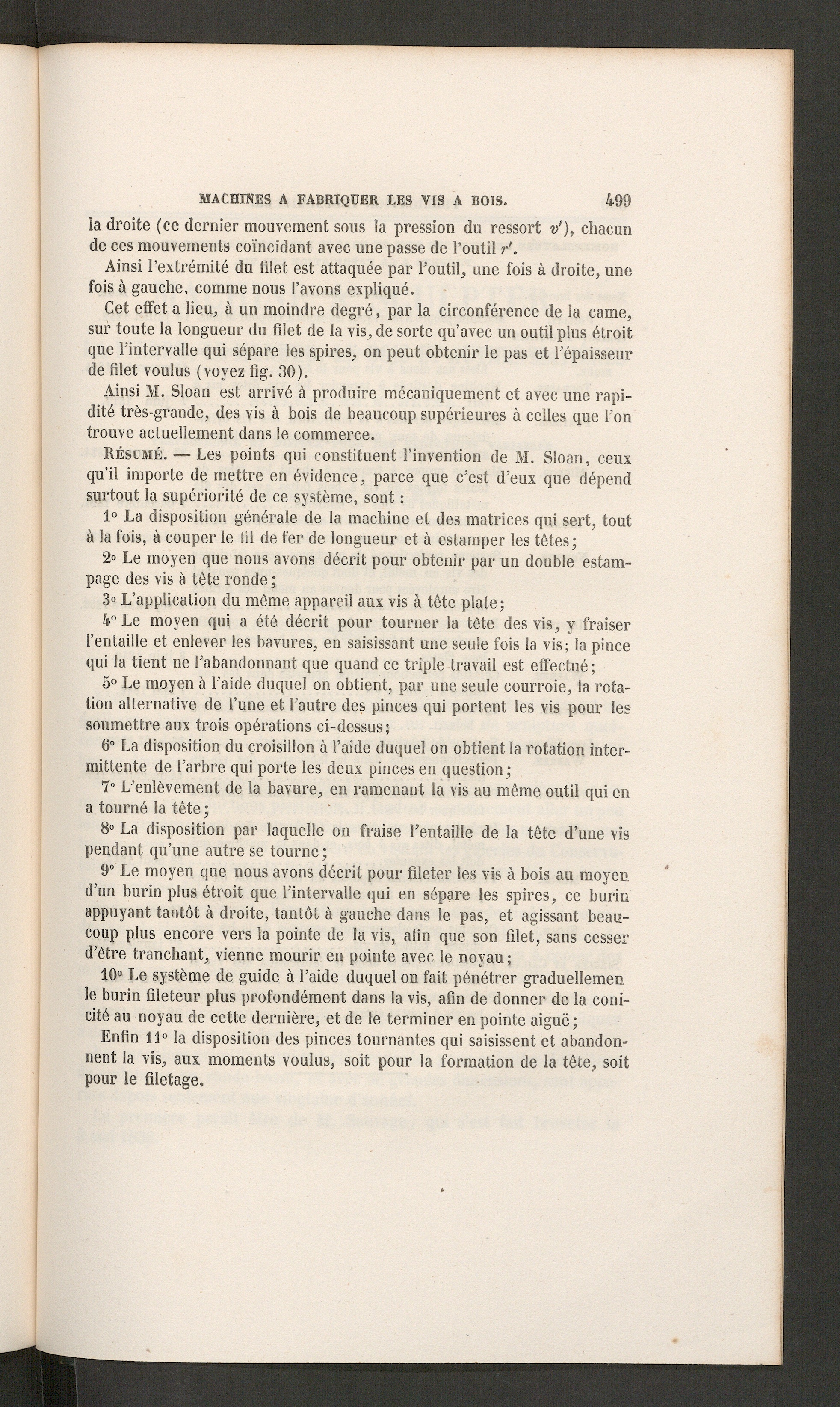

MACHINES A FABRIQUER LES VIS A BOIS. 499

la droite (ce dernier mouvement sous la pression du ressort v'), chacunde ces mouvements coïncidant avec une passe de l’outil r'.

Ainsi l’extrémité du filet est attaquée par l’outil, une fois à droite, unefois à gauche, comme nous l’avons expliqué.

Cet effet a lieu, à un moindre degré, par la circonférence de la came,sur toute la longueur du filet de la vis, de sorte qu’avec un outil plus étroitque l’intervalle qui sépare les spires, on peut obtenir le pas et l’épaisseurde filet voulus (voyez fig. 30).

Ainsi M. Sloan est arrivé à produire mécaniquement et avec une rapi-dité très-grande, des vis à bois de beaucoup supérieures à celles que l’ontrouve actuellement dans le commerce.

Résumé. — Les points qui constituent l’invention de M. Sloan, ceuxqu’il importe de mettre en évidence, parce que c’est d’eux que dépendsurtout la supériorité de ce système, sont :

1° La disposition générale de la machine et des matrices qui sert, toutà la fois, à couper le til de fer de longueur et à estamper les têtes;

2° Le moyen que nous avons décrit pour obtenir par un double estam-page des vis à tête ronde ;

3» L’application du même appareil aux vis à tête plate;

4° Le moyen qui a été décrit pour tourner la tête des vis, y fraiserl’entaille et enlever les bavures, en saisissant une seule fois la vis; la pincequi la tient ne l’abandonnant que quand ce triple travail est effectué ;

5° Le moyen à l’aide duquel on obtient, par une seule courroie, la rota-tion alternative de l’une et l’autre des pinces qui portent les vis pour lessoumettre aux trois opérations ci-dessus;

6° La disposition du croisillon à l’aide duquel on obtient la rotation inter-mittente de l’arbre qui porte les deux pinces en question ;

7° L’enlèvement de la bavure, en ramenant la vis au même outil qui ena tourné la tête ;

8° La disposition par laquelle on fraise l’entaille de la tête d’une vispendant qu’une autre se tourne ;

9° Le moyen que nous avons décrit pour fileter les vis à bois au moyend’un burin plus étroit que l’intervalle qui en sépare les spires, ce burinappuyant tantôt à droite, tantôt à gauche dans le pas, et agissant beau-coup plus encore vers la pointe de la vis, afin que son filet, sans cesserd’être tranchant, vienne mourir en pointe avec le noyau;

10° Le système de guide à l’aide duquel on fait pénétrer graduellemenle burin fileteur plus profondément dans la vis, afin de donner de la coni-cité au noyau de cette dernière, et de le terminer en pointe aiguë ;

Enfin 11° la disposition des pinces tournantes qui saisissent et abandon-nent la vis, aux moments voulus, soit pour la formation de la tête, soitpour le filetage.
