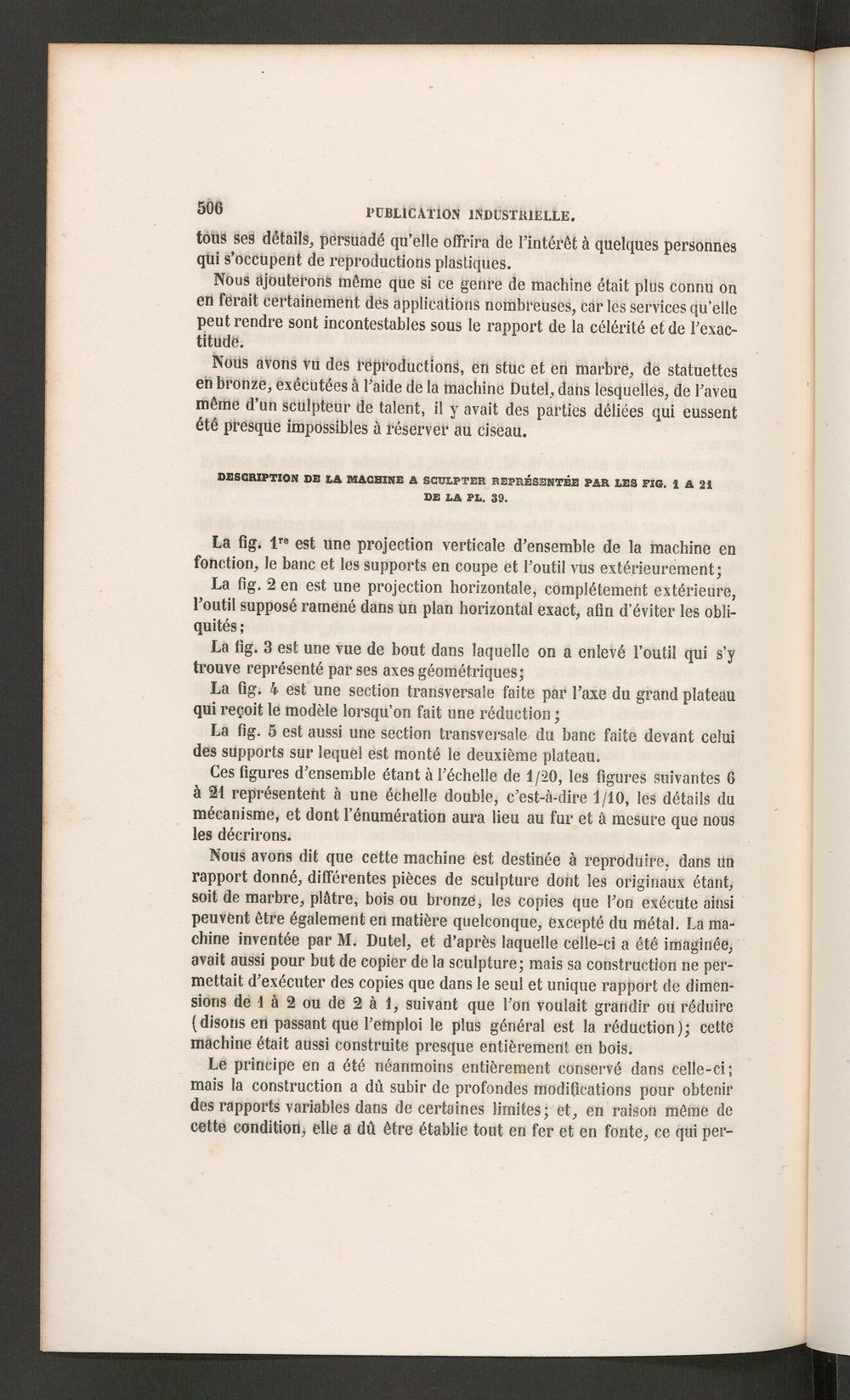

PUBLICATION INDUSTRIELLE.
tous ses détails, persuadé qu’elle offrira de l’intérêt à quelques personnesqui s’occupent de reproductions plastiques.
Nous ajouterons même que si ce genre de machine était plus connu onen ferait certainement des applications nombreuses, caries services qu’ellepeut rendre sont incontestables sous le rapport de la célérité et de l’exac-titude.
Nous avons vu des reproductions, en stuc et en marbre, de statuetteseh bronze, exécutées à l’aide de la machine Dutel, dans lesquelles, de l’aveumême d’un sculpteur de talent, il y avait des parties déliées qui eussentété presque impossibles à réserver au ciseau.
DESCRIPTION DE LA MACHINE A SCULPTER REPRÉSENTÉE PAR LES FIS. 1 A 21
DE LA PL, 39.
La fi g. l re est une projection verticale d’ensemble de la machine enfonction, le banc et les supports en coupe et l’outil vus extérieurement ;
La fig. 2 en est une projection horizontale, complètement extérieure,l’outil supposé ramené dans un plan horizontal exact, afin d’éviter les obli-quités ;
La fig. 3 est une vue de bout dans laquelle on a enlevé l’outil qui s’ytrouve représenté par ses axes géométriques;
La fig. 4 est une section transversale faite par l’axe du grand plateauqui reçoit le modèle lorsqu’on fait une réduction ;
La fig. 5 est aussi une section transversale du banc faite devant celuides supports sur lequel est monté le deuxième plateau.
Ces figures d’ensemble étant à l’échelle de 1/20, les figures suivantes 6à 21 représenteht à une échelle double, c’est-à-dire 1 /10, les détails dumécanisme, et dont l’énumération aura lieu au fur et â mesure que nousles décrirons.
Nous avons dit que cette machine est destinée à reproduire, dans unrapport donné, différentes pièces de sculpture dont les originaux étant,soit de marbre, plâtre, bois ou bronze, les copies que l’on exécute ainsipeuvent être également en matière quelconque, excepté du métal. La ma-chine inventée par M. Dutel, et d’après laquelle celle-ci a été imaginée,avait aussi pour but de copier de la sculpture; mais sa construction ne per-mettait d’exécuter des copies que dans le seul et unique rapport de dimen-sions de 1 à 2 ou de 2 à 1, suivant que l’on voulait grandir ou réduire(disons en passant que l’emploi le plus général est la réduction); cettemachine était aussi construite presque entièrement en bois.
Le principe en a été néanmoins entièrement conservé dans celle-ci;mais la construction a dû subir de profondes modifications pour obtenirdes rapports variables dans de certaines limites; et, en raison même decette condition, elle a dû être établie tout en fer et en fonte, ce qui per-
