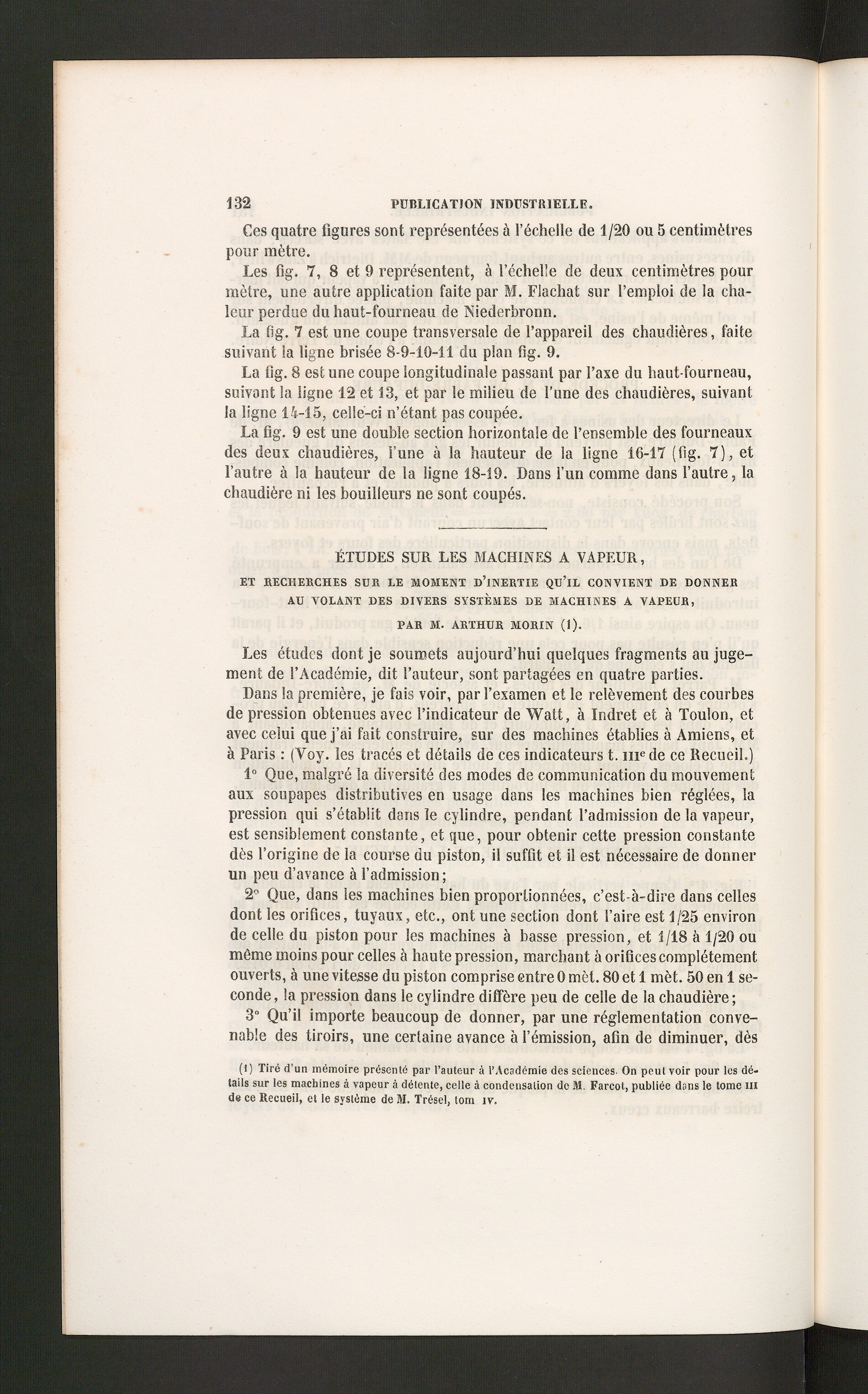

PDBLICATJON INDUSTRIELLE.
Ces quatre figures sont representees ä l’echelle de 1/20 ou 5 centimiHrespour mötre.
Les fig. 7, 8 et 9 representent, ä l’echel'e de deux centimetres pourmetre, une autre applieation faite par M. Flachat sur l’emploi de la cha-leur perdue du haut-fourneau de Niederbronn .
La fig. 7 est une coupe transversale de l’appareil des chaudieres, faitesuivant la ligne brisde 8-9-10-11 du plan fig. 9.
La fig. 8 est une coupe longitudinale passant par Faxe du liaut-fourneau,suivant la ligne 12 et 13, et par le milieu de l’une des chaudiöres, suivantla ligne 14-15, celle-ci n’etant pas coupee.
La fig. 9 est une double section horizontale de l’ensemble des fourneauxdes deux chaudieres, i’une a la hauteur de la ligne 16-17 (fig. 7), etl’autre ä la hauteur de la ligne 18-19. Dans l’un cornme dans l’autre, lachaudiöre ni les bouilleurs ne sont coupes.
ETUDES SUR LES MACHINES A VAPEUR,
ET RECHERCHES SUR LE MOMENT D’lNERTIE QU’lL CONVIENT DE DONNERAU VOLANT DES DIVERS SVSTEMES DE MACHINES A VAPEUR,
Les etudes dont je soumets aujourd’hui quelques fragments au juge-ment de l’Academie, dit l’auteur, sont partagees en quatre parties.
Dans la premiere, je fais voir, par l’examen et le relevement des courbesde pression obtenues avec Findicateur de Watt, a Indret et ä Toulon , etavec celui que j’ai fait construire, sur des machines etablies ä Amiens , etä Paris : (Voy. les traces et details de ces indicateurs t. m e de ce Recueil.)
1° Que, malgre la diversite des modes de communication du mouvementaux soupapes distributives en usage dans les machines bien reglees, lapression qui s’etablit dans le cylindre, pendant Fadmission de la vapeur,est sensiblement constante, et que, pour obtenir cette pression constantedfes Forigine de la course du piston, il suffit et il est necessaire de donnerun peu d’avance ä Fadmission;
2 ° Que, dans les machines bien proporlionnees, c’est ä-dire dans cellesdont les orifices, tuyaux, etc., ont une section dont Faire est 1/25 environde celle du piston pour les machines ä basse pression, et 1/18 ä 1/20 oumöme moins pour celles ä haute pression, marchant ä orifices completementouverts, ä une vitesse du piston comprise entre 0 mel. 80 et 1 met. 50 en 1 se-conde, la pression dans le cylindre differe peu de celle de la chaudiere;
3° Qu’il importe beaucoup de donner, par une rdglementation conve-nable des tiroirs, une certaine avance ä l’emission, afin de diminuer, des
(l) Tirö d’un memoire presentö par l’auteur ä i’Acc7demie des Sciences. On peut voir pour les de-tails sur les machines ä vapeur ä diente, celle ä condensalion de Ai. Farcot, publiee dans le tome mde ce Recueil, et le Systeme de AI. Trösel, lom iv.
