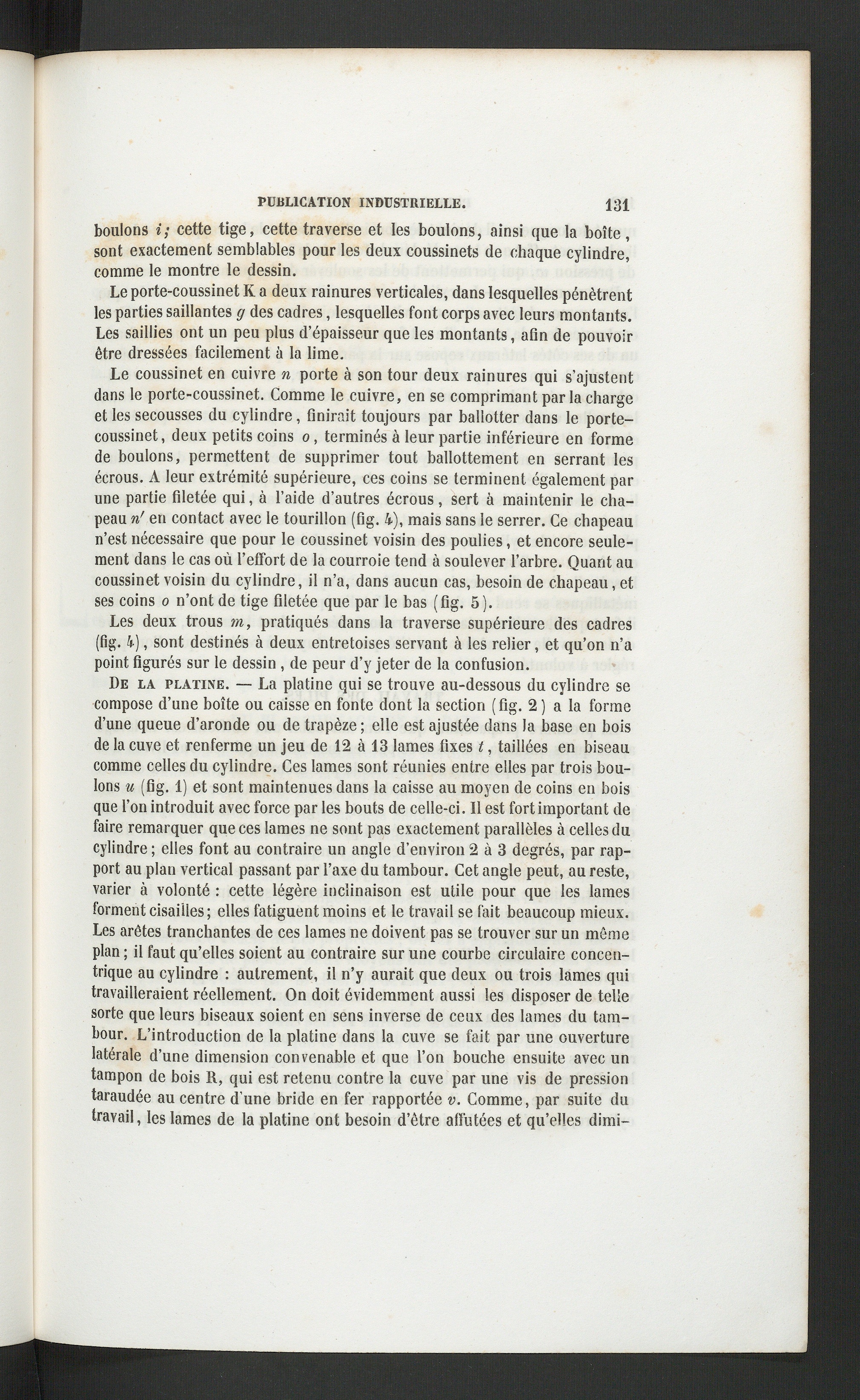

boulons i; cette tige, cette traverse et les boulons, ainsi que la boîte,sont exactement semblables pour les deux coussinets de chaque cylindre,comme le montre le dessin.

Le porte-coussinet K a deux rainures verticales, dans lesquelles pénètrentles parties saillantes g des cadres, lesquelles font corps avec leurs montants.Les saillies ont un peu plus d’épaisseur que les montants, afin de pouvoirêtre dressées facilement à la lime.

Le coussinet en cuivre n porte à son tour deux rainures qui s’ajustentdans le porte-coussinet. Comme le cuivre, en se comprimant parla chargeet les secousses du cylindre, finirait toujours par ballotter dans le porte-coussinet, deux petits coins o , terminés à leur partie inférieure en formede boulons, permettent de supprimer tout ballottement en serrant lesécrous. A leur extrémité supérieure, ces coins se terminent également parune partie filetée qui, à l’aide d’autres écrous, sert à maintenir le cha-peau n' en contact avec le tourillon (fig. 4), mais sans le serrer. Ce chapeaun’est nécessaire que pour le coussinet voisin des poulies, et encore seule-ment dans le cas où l’effort de la courroie tend à soulever l’arbre. Quant aucoussinet voisin du cylindre, il n’a, dans aucun cas, besoin de chapeau, etses coins o n’ont de tige filetée que par le bas (fig. 5).

Les deux trous m, pratiqués dans la traverse supérieure des cadres(fig. 4), sont destinés à deux entretoises servant à les relier, et qu’on n’apoint figurés sur le dessin , de peur d’y jeter de la confusion.

De la platine. — La platine qui se trouve au-dessous du cylindre secompose d’une boîte ou caisse en fonte dont la section ( fig. 2 ) a la formed’une queue d’aronde ou de trapèze ; elle est ajustée dans la base en boisde la cuve et renferme un jeu de 12 à 13 lames fixes t , taillées en biseaucomme celles du cylindre. Ces lames sont réunies entre elles par trois bou-lons u (fig. 1) et sont maintenues dans la caisse au moyen de coins en boisque l’on introduit avec force par les bouts de celle-ci. Il est fort important defaire remarquer que ces lames ne sont pas exactement parallèles à celles ducylindre ; elles font au contraire un angle d’environ 2 à 3 degrés, par rap-port au plan vertical passant par l’axe du tambour. Cet angle peut, au reste,varier à volonté : cette légère inclinaison est utile pour que les lamesforment cisailles; elles fatiguent moins et le travail se fait beaucoup mieux.Les arêtes tranchantes de ces lames ne doivent pas se trouver sur un mômeplan ; il faut qu’elles soient au contraire sur une courbe circulaire concen-trique au cylindre : autrement, il n’y aurait que deux ou trois lames quitravailleraient réellement. On doit évidemment aussi les disposer de tellesorte que leurs biseaux soient en sens inverse de ceux des lames du tam-bour. L’introduction de la platine dans la cuve se fait par une ouverturelatérale d’une dimension convenable et que l’on bouche ensuite avec untampon de bois R, qui est retenu contre la cuve par une vis de pressiontaraudée au centre d'une bride en fer rapportée v. Comme, par suite dutravail, les lames de la platine ont besoin d’être affûtées et qu’elles dimi-
