PUBLICATION INDUSTRIELLE.

kik

Dans le mémoire qui accompagne la demande de son brevet en France ,M. Normanville, de Londres , décrit diverses dispositions applicables auxboîtes à graisse pour vaggon, afin de les rendre complètement hermé-tiques en les bouchant du côté de la roue par un bouclier de cuir, caout-chouc, gutta-percha ou autres substances élastiques.

Ce n’est que dans un certificat d’addition à son brevet principal, quecet inventeur indique l’application de son système aux paliers de machineset de transmissions de mouvement.

La fig. 19 indique une des dernières dispositions qu’il a adoptées; elleconsiste, comme nous l’avons dit, à faire tourner complètement dansl’huile le tourillon de l’arbre A, et à empêcher que celle-ci ne s’échappepar les ouvertures circulaires ménagées dans le corps du palier pour lepassage de l’arbre. A cet effet, deux bagues b et r sont placées de chaquecôté pour fermer hermétiquement ces ouvertures sans empêcher natu-rellement l’arbre de tourner. Celles b sont fixées sur l’arbre, et les deuxautres r, sont seulement appliquées sur les faces latérales du palier, etpour qu’elles ne puissent se déplacer, elles sont maintenues constammenten pression par des petits ressorts à boudin qui se trouvent logés dansl’espace annulaire ou boîte circulaire formée par les rebords mêmes desdeux bagues.

Le palier, comme on le voit sur le dessin, est fondu avec deux jouesqui forment réservoir, et le coussinet supérieur a deux ouvertures pourlaisser pénétrer l’huile jusqu’au tourillon.

Palier peulvey (1853). — A la date du 15 avril 1853, M. Peulvey,mécanicien à Paris , a fait la demande d’un brevet d’invention de quinzeans pour un système de graissage continu qui repose sur l’applicationdont nous venons de parler précédemment, d’un renflement ou manchonrapporté sur l’arbre pour augmenter le diamètre du tourillon.

Fig.

- ■'

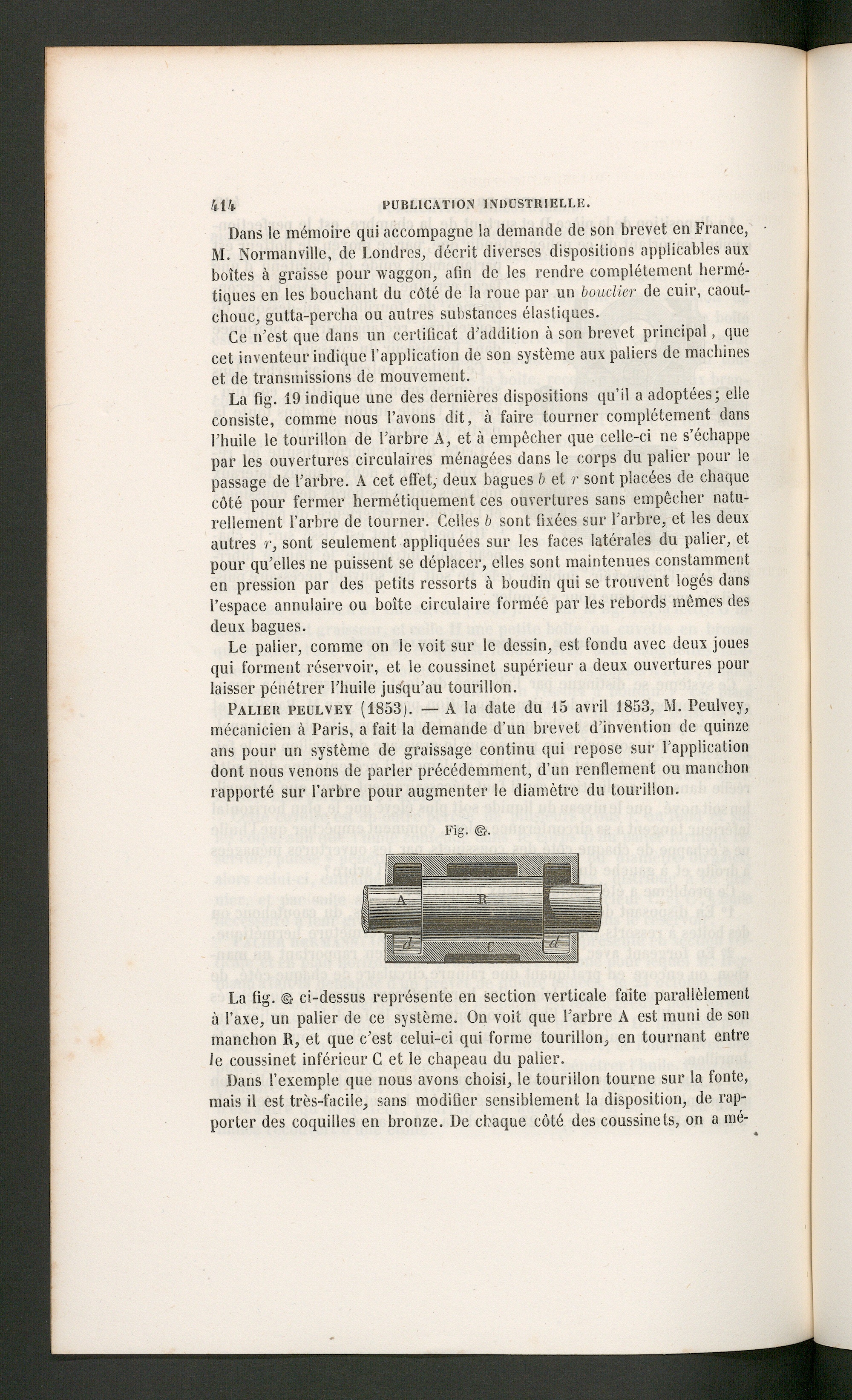

La fig. © ci-dessus représente en section verticale faite parallèlementà l’axe, un palier de ce système. On voit que l’arbre A est muni de sonmanchon R, et que c’est celui-ci qui forme tourillon, en tournant entrele coussinet inférieur C et le chapeau du palier.

Dans l’exemple que nous avons choisi, le tourillon tourne sur la fonte,mais il est très-facile, sans modifier sensiblement la disposition, de rap-porter des coquilles en bronze. De chaque côté des coussinets, on a mé-
