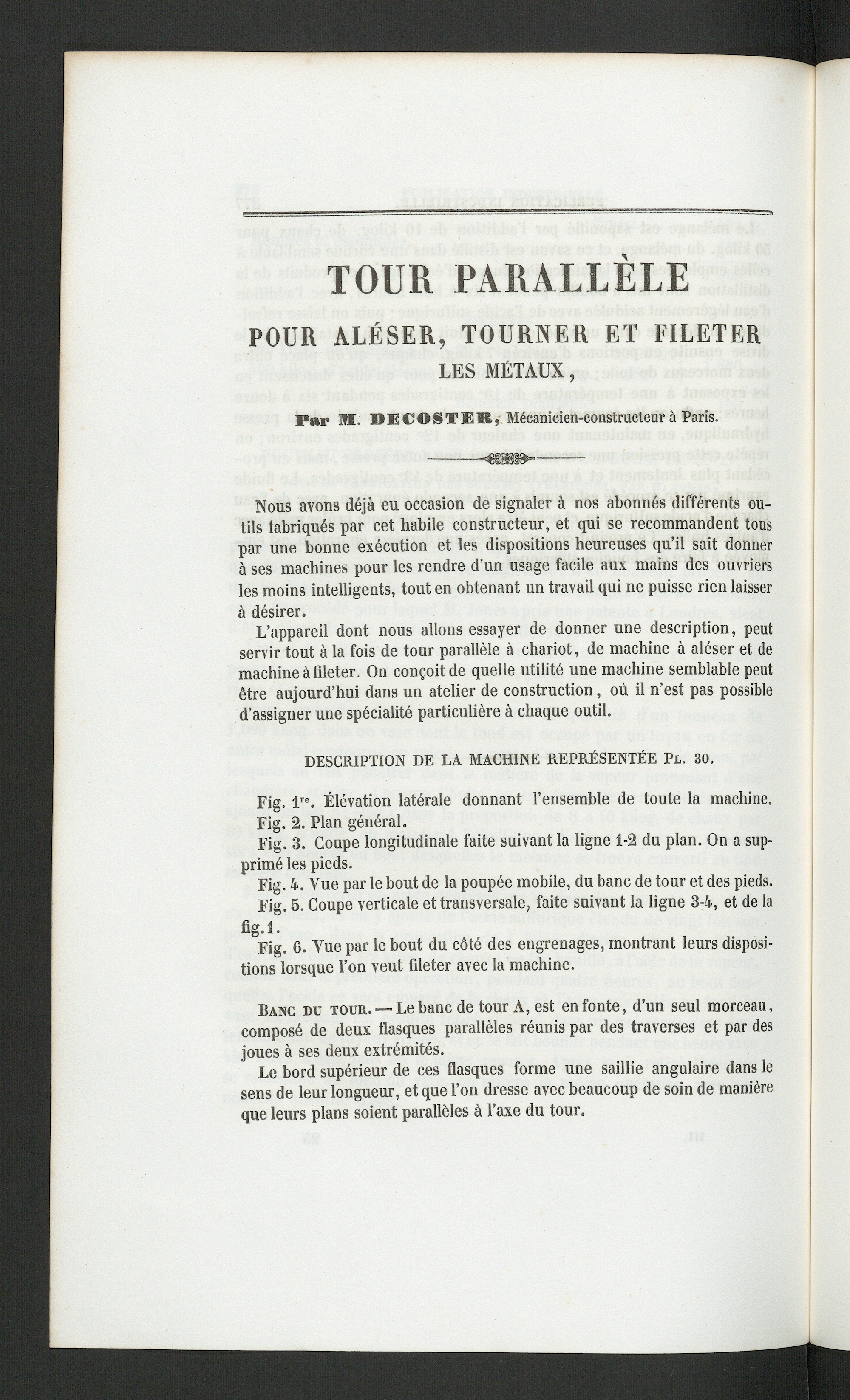

TOUR PARALLELE

POUR ALÉSER, TOURNER ET FILETER

LES MÉTAUX,

Par II. DECOSTER, Mécanicien -constructeur à Paris .

Nous avons déjà eu occasion de signaler à nos abonnés différents ou-tils fabriqués par cet habile constructeur, et qui se recommandent touspar une bonne exécution et les dispositions heureuses qu’il sait donnerà ses machines pour les rendre d’un usage facile aux mains des ouvriersles moins intelligents, tout en obtenant un travail qui ne puisse rien laisserà désirer.

L’appareil dont nous allons essayer de donner une description, peutservir tout à la fois de tour parallèle à chariot, de machine à aléser et demachine à fileter. On conçoit de quelle utilité une machine semblable peutêtre aujourd’hui dans un atelier de construction, où il n’est pas possibled’assigner une spécialité particulière à chaque outil.

DESCRIPTION DE LA MACHINE REPRÉSENTÉE Pl. 30.

Fig. l re . Élévation latérale donnant l’ensemble de toute la machine.

Fig. 2. Plan général.

Fig. 3. Coupe longitudinale faite suivant la ligne 1-2 du plan. On a sup-primé les pieds.

Fig. 4. Vue par le bout de la poupée mobile, du banc de tour et des pieds.

Fig. 5. Coupe verticale et transversale, faite suivant la ligne 3-4, et de lafig.î.

Fig. 6. Yue par le bout du côté des engrenages, montrant leurs disposi-tions lorsque l’on veut fileter avec la machine.

Banc du tour. — Le banc de tour A, est en fonte, d’un seul morceau,composé de deux flasques parallèles réunis par des traverses et par desjoues à ses deux extrémités.

Le bord supérieur de ces flasques forme une saillie angulaire dans lesens de leur longueur, et que l’on dresse avec beaucoup de soin de manièreque leurs plans soient parallèles à l’axe du tour.
