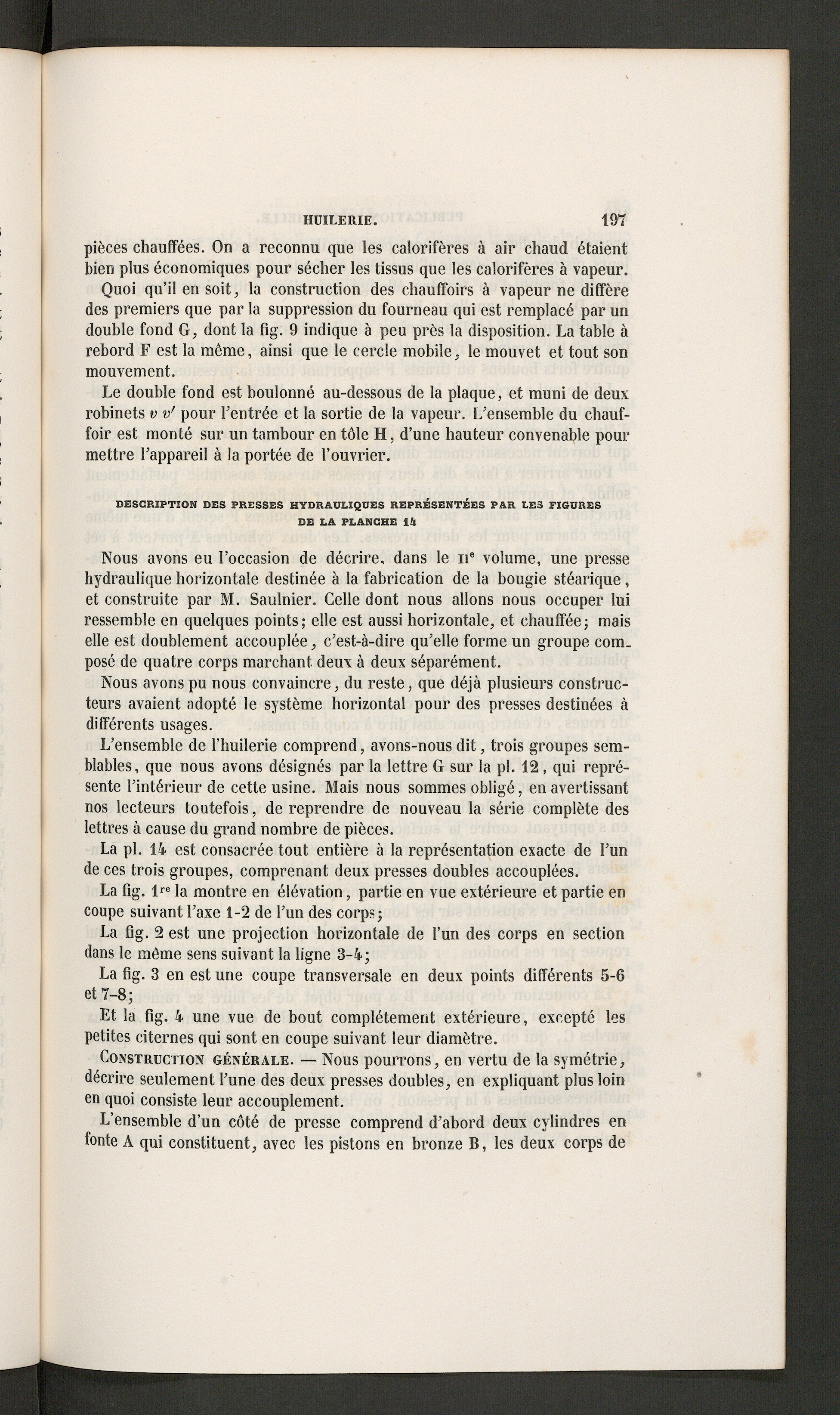

pièces chauffées. On a reconnu que les calorifères à air chaud étaientbien plus économiques pour sécher les tissus que les calorifères à vapeur.
Quoi qu’il en soit, la construction des chauffoirs à vapeur ne diffèredes premiers que par la suppression du fourneau qui est remplacé par undouble fond G, dont la fig. 9 indique à peu près la disposition. La table àrebord F est la même, ainsi que le cercle mobile, le mouvet et tout sonmouvement.
Le double fond est boulonné au-dessous de la plaque, et muni de deuxrobinets v v' pour l’entrée et la sortie de la vapeur. L’ensemble du chauf-foir est monté sur un tambour en tôle H, d’une hauteur convenable pourmettre l’appareil à la portée de l’ouvrier.
DESCRIPTION DES PRESSES HYDRAULIQUES REPRÉSENTÉES PAR LES FIGURESDE LA PLANCHE 1 li
Nous avons eu l’occasion de décrire, dans le 11 e volume, une pressehydraulique horizontale destinée à la fabrication de la bougie stéarique,et construite par M. Saulnier. Celle dont nous allons nous occuper luiressemble en quelques points; elle est aussi horizontale, et chauffée; maiselle est doublement accouplée, c’est-à-dire qu’elle forme un groupe com.posé de quatre corps marchant deux à deux séparément.
Nous avons pu nous convaincre, du reste, que déjà plusieurs construc-teurs avaient adopté le système horizontal pour des presses destinées àdifférents usages.
L’ensemble de l’huilerie comprend, avons-nous dit, trois groupes sem-blables, que nous avons désignés par la lettre G sur la pl. 12, qui repré-sente l’intérieur de cette usine. Mais nous sommes obligé, en avertissantnos lecteurs toutefois, de reprendre de nouveau la série complète deslettres à cause du grand nombre de pièces.
La pl. 14 est consacrée tout entière à la représentation exacte de l’unde ces trois groupes, comprenant deux presses doubles accouplées.
La fig. lr e la montre en élévation, partie en vue extérieure et partie encoupe suivant l’axe 1-2 de l’un des corps;
La fig. 2 est une projection horizontale de l’un des corps en sectiondans le même sens suivant la ligne 3-4;
La fig. 3 en est une coupe transversale en deux points différents 5-6et 7-8;
Et la fig. 4 une vue de bout complètement extérieure, excepté lespetites citernes qui sont en coupe suivant leur diamètre.
Construction générale. — Nous pourrons, en vertu de la symétrie,décrire seulement l’une des deux presses doubles, en expliquant plus loinen quoi consiste leur accouplement.
L’ensemble d’un côté de presse comprend d’abord deux cylindres enfonte A qui constituent, avec les pistons en bronze B, les deux corps de
