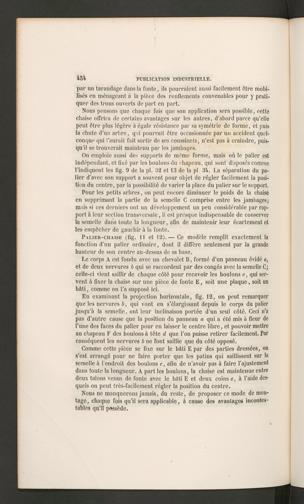

par un taraudage dans la fonte, ils pourraient aussi facilement être mobi-lisés en ménageant à la pièce des renflements convenables pour y prati-quer des trous ouverts de part en part.

Nous pensons que chaque fois que son application sera possible, cettechaise offrira de certains avantages sur les autres, d'abord parce qu’ellepeut être plus légère à égale résistance par sa symétrie de forme, et puisla chute d’un arbre, qui pourrait être occasionnée par un accident quel-conque qui t’aurait fait sortir de ses coussinets, n’est pas à craindre, puis-qu'il se trouverait maintenu par les jambages.

On emploie aussi des supports de même forme, mais où le palier estindépendant, et fixé par les boulons du chapeau, qui sont disposés commel’indiquent les fig. 9 de la pl. 32 et 13 de la pl 34. La séparation du pa-lier d’avec son support a souvent pour objet de régler facilement la posi-tion du centre, par la possibilité de varier la place du palier sur le support.

Pour les petits arbres, on peut encore diminuer le poids de la chaiseen supprimant la partie de la semelle C comprise entre les jambages;mais si ces derniers ont un développement un peu considérable par rap-port à leur section transversale, il est presque indispensable de conserverla semelle dans toute la longueur, afin de maintenir leur écartement etles empêcher de gauchir à la fonte.

Palier-chaise (fig. 11 et 12).— Ce modèle remplit exactement lafonction d’un palier ordinaire, dont il diffère seulement par la grandehauteur de son centre au-dessus de sa base.

Le corps A est fondu avec un chevalet B, formé d’un panneau évidé a,et de deux nervures b qui se raccordent par des congés avec la semelle C;celle-ci vient saillir de chaque côté pour recevoir les boulons c, qui ser-vent à fixer la chaise sur une pièce de fonte E, soit une plaque, soit unbâti, comme on l’a supposé ici.

En examinant la projection horizontale, fig. 12, on peut remarquerque les nervures b, qui vont en s’élargissant depuis le corps du palierjusqu’à la semelle, ont leur inclinaison portée d’un seul côté. Ceci n’apas d’autre cause que la position du panneau a qui a été mis à fleur del’une des faces du palier pour en laisser le centre libre, et pouvoir mettreau chapeau F des boulons à tête d que l’on puisse retirer facilement. Parconséquent les nervures b ne font saillie que du côté opposé.

Comme cette pièce se fixe sur le bâti E par des parties dressées, ons’est arrangé pour ne faire porter que les patins qui saillissent sur lasemelle à l’endroit des boulons c, afin de n’avoir pas à faire l’ajustementdans toute la longueur. A part les boulons, la chaise est maintenue entredeux talons venus de fonte avec le bâti E et deux coins e, à l’aide des-quels on peut très-facilement régler la position du centre.

Nous ne manquerons jamais, du reste, de proposer ce mode de mon-tage, chaque fois qu’il sera applicable, à cause des avantages incontes-tables qu’il possède.
