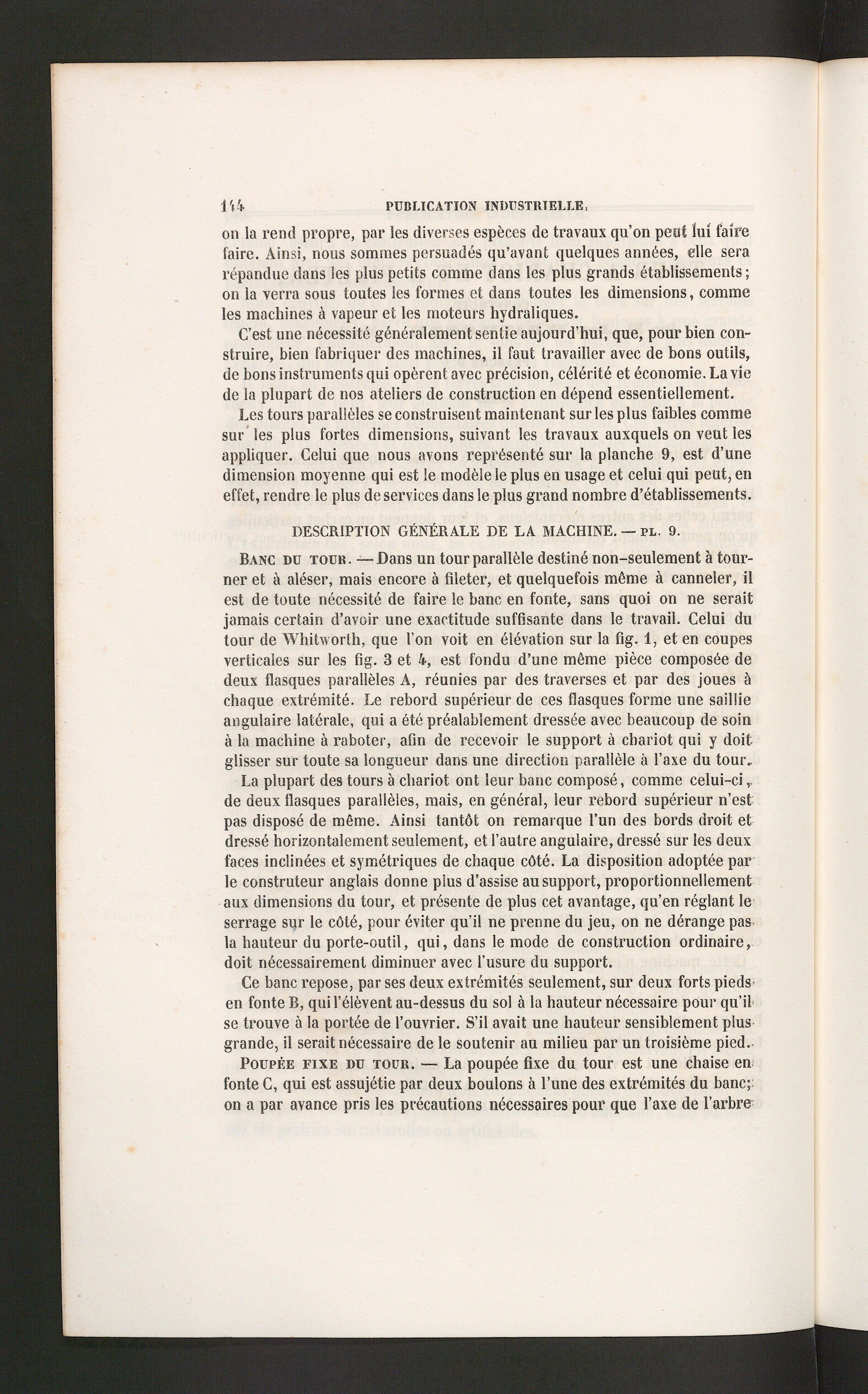

PUBLIC ATION INDUSTRIELLE,

m

on la rend propre, par les diverses especes de travaux qu’on peof iui fairefaire. Ainsi, nous sommes persuades qu’avant quelques annöes, eile serarepandue dans les plus petits comrae dans les plus grands etablissements;on la verra sous toutes les formes et dans toutes les dimensions, commeles macliines ä vapeur et les moteurs hydraliques.

C’est une necessite generalementsentie aujourd’hui, que, pourbien con-struire, bien fabriquer des machines, il faut travailier avec de bons outils,de bonsinstrumentsqui opferentavec pröcision, celeritd et dconomie.Laviede la plupart de nos ateliers de construction en dopend essentiellement.

Les tours paralleles se construisent mainteriant sur les plus faibles commesur les plus fortes dimensions, suivant les travaux auxquels on veut lesappliquer. Celui que nous avons reprösente sur la planche 9, est d’unedimension moyenne qui est le modele le plus en usage et celui qui peut, eneffet, rendre le plus de Services dans le plus grand nombre d’etablissements.

DESCRIPTION GENfiRALE DE LA MACHINE. — PL. 9.

Banc du tour. —Dans un tour parallele destind non-seulement ä tour-ner et a aleser, mais encore ä fileter, et quelquefois möme ä canneler, ilest de toute necessite de faire le banc en forite, sans quoi on ne seraitjamais certain d’avoir une exactitude süffisante dans le travail. Celui dutour de Whitworlh, que l’on voit en elevation sur la fig. 1, et en coupesverticales sur les fig. 3 et 4, est fondu d’une möme piece composöe dedeux flasques paralleles A, reunies par des traverses et par des joues ächaque extrdmite. Le rebord superieur de ces flasques forme une saillieangulaire laterale, qui a ete prealablement dressee avec beaucoup de soinä la machine ä raboter, afm de recevoir le Support ä chariot qui y doitglisser sur toute sa longueur dans une direction parallele a faxe du tour.

La plupart des tours ä chariot ont leur banc compose, comme celui-ci,,de deux flasques paralleles, mais, en general, leur rebord superieur n’estpas dispose de meme. Ainsi tantöt on remarque Tun des bords droit etdresse horizontalement seulement, et l’autre angulaire, dresse sur les deuxfaces inclinees et symetriques de chaque cöte. La disposition adoptee parle construteur anglais donne plus d’assise au Support, proportionnellementaux dimensions du tour, et presente de plus cet avantage, qu’en reglant leserrage sur le cöte, pour eviter qu’il ne prenne du jeu, on ne dörange pasla hauteur du porte-outil, qui, dans le mode de construction ordinaire,doit necessairement diminuer avec l’usure du support.

Ce banc repose, par ses deux extremitds seulement, sur deux forts piedS'en fonte B, qui l’elevent au-dessus du sol ä la hauteur necessaire pour qu’ilse trouve ä la portee de l’ouvrier. S’il avait une hauteur sensiblement plusgrande, il serait necessaire de le soutenir au milieu par un troisieme pied.

Poupee fixe du tour. — La poupee fixe du tour est une chaise enfonte C, qui est assujetie par deux boulons ä l’une des extremites du banc;on a par avance pris les precautions necessaires pour que l’axe de l’arbre
