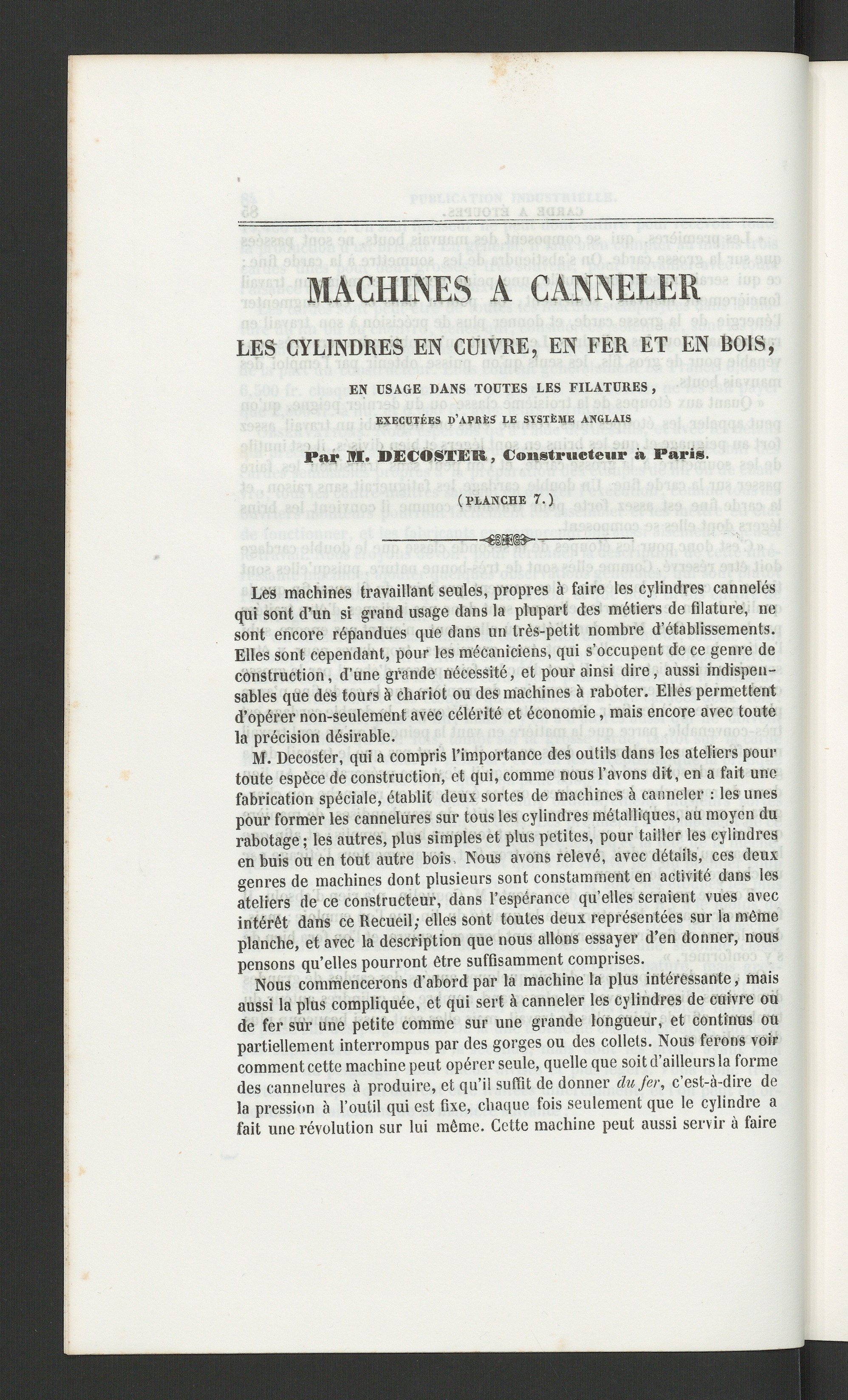

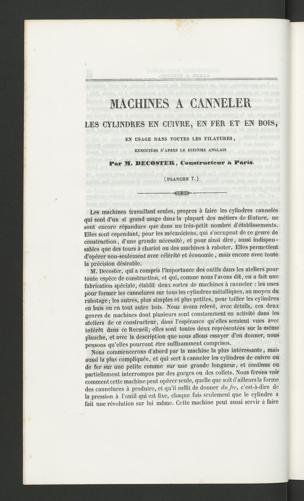

MACHINES A CANNELER

LES CYLINDRES EN CUIVRE, EN FER ET EN BOIS,

EN USAGE DANS TOUTES LES FILATURES,

EXÉCUTÉES D’APRÈS LE SYSTÈME ANGLAIS

Pai* M. DECOSTKIt, Constructeur à Paris .

(PLANCHE 7.)

Les machines travaillant seules, propres à faire les cylindres cannelésqui sont d’un si grand usage dans la plupart des métiers de filature, nesont encore répandues que dans un très-petit nombre d’établissements.Elles sont cependant, pour les mécaniciens, qui s’occupent de ce genre deconstruction, d’une grande nécessité, et pour ainsi dire, aussi indispen-sables que des tours à chariot ou des machines à raboter. Elles permettentd’opérer non-seulement avec célérité et économie, mais encore avec toutela précision désirable.

M. Decoster, qui a compris l’importance des outils dans les ateliers pourtoute espèce de construction, et qui, comme nous l’avons dit, en a fait unefabrication spéciale, établit deux sortes de machines à canneler : les unespour former les cannelures sur tous les cylindres métalliques, au moyen durabotage; les autres, plus simples et plus petites, pour tailler les cylindresen buis ou en tout autre bois, Nous avons relevé, avec détails, ces deuxgenres de machines dont plusieurs sont constamment en activité dans lesateliers de ce constructeur, dans l’espérance qu’elles seraient vues avecintérêt dans ce Recueil; elles sont toutes deux représentées sur la mêmeplanche, et avec la description que nous allons essayer d’en donner, nouspensons qu’elles pourront être suffisamment comprises.

Nous commencerons d’abord par la machine la plus intéressante, maisaussi la plus compliquée, et qui sert à canneler les cylindres de cuivre oude fer sur une petite comme sur une grande longueur, et continus oupartiellement interrompus par des gorges ou des collets. Nous ferons voircomment cette machine peut opérer seule, quelle que soit d’ailleurs la formedes cannelures à produire, et qu’il suffit de donner du fer, c’est-à-dire dela pression à l’outil qui est fixe, chaque fois seulement que le cylindre afait une révolution sur lui même. Cette machine peut aussi servir à faire
