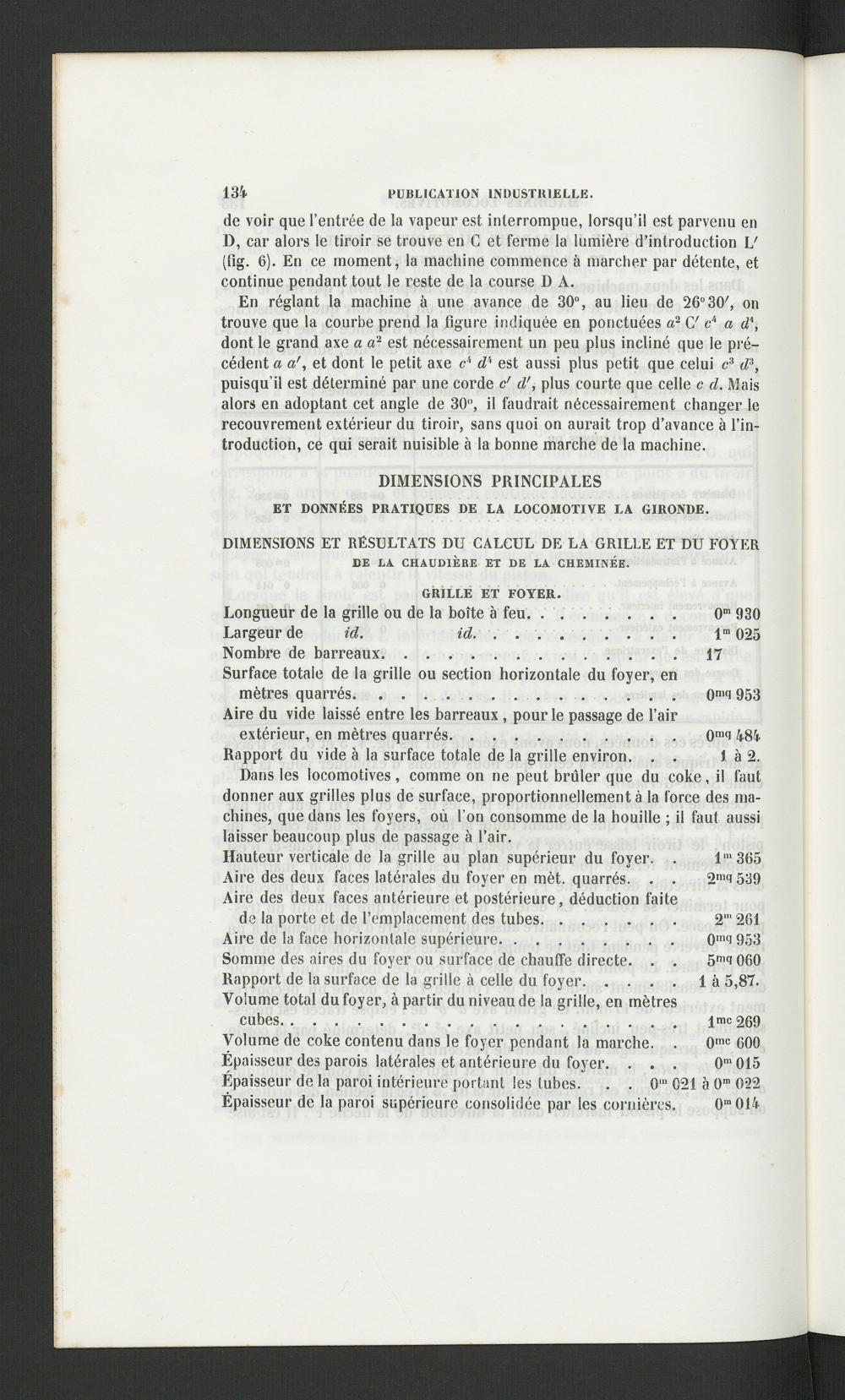

134

PUBLICATION INDUSTRIELLE.

de voir que l’entrée de la vapeur est interrompue, lorsqu’il est parvenu enD, car alors le tiroir se trouve en € et ferme la lumière d’introduction L'(tîg. 6). En ce moment, la machine commence à marcher par détente, etcontinue pendant tout le reste de la course D A.

En réglant la machine à une avance de 30°, au lieu de 26° 30', ontrouve que la courbe prend la figure indiquée en ponctuées a 2 C' c 4 a d\dont le grand axe a a 2 est nécessairement un peu plus incliné que le pré-cédent a a et dont le petit axe c 4 d’' est aussi plus petit que celui c 3 d 3 ,puisqu’il est déterminé par une corde c' d', plus courte que celle c d. Maisalors en adoptant cet angle de 30°, il faudrait nécessairement changer lerecouvrement extérieur du tiroir, sans quoi on aurait trop d’avance à l’in-troduction, ce qui serait nuisible à la bonne marche de la machine.

DIMENSIONS PRINCIPALESET DONNÉES PRATIQUES DE LA LOCOMOTIVE LA GIRONDE .

DIMENSIONS ET RÉSULTATS DU CALCUL DE LA GRILLE ET DU FOYER

DE LA CHAUDIÈRE ET DE LA CHEMINEE.

GRILLE ET FOYER.

Longueur de la grille ou de la boîte à feu. 0 m 930

Largeur de id. id. . . l m 025

Nombre de barreaux. 17

Surface totale de la grille ou section horizontale du foyer, en

mètres quarrés. . . .. 0 mt i 953

Aire du vide laissé entre les barreaux , pour le passage de l’air

extérieur, en mètres quarrés. 0 m( i 484

Rapport du vide à la surface totale de la grille environ. . . 1 à 2.

Dans les locomotives, comme on ne peut brûler que du coke, il fautdonner aux grilles plus de surface, proportionnellement à la force des ma-chines, que dans les foyers, où l’on consomme de la houille ; il faut aussi

laisser beaucoup plus de passage à l’air.

Hauteur verticale de la grille au plan supérieur du foyer. . l'”365

Aire des deux faces latérales du fover en mèt. quarrés. . . 2 m a 539

Aire des deux faces antérieure et postérieure, déduction faite

de la porte et de l’emplacement des tubes. 2'" 261

Aire de la face horizontale supérieure. 0 m a 953

Somme des aires du foyer ou surface de chauffe directe. . . 5 m( i060

Rapport de la surface de la grille à celle du foyer.là 5,87.

Volume total du foyer, à partir du niveau de la grille, en mètres

cubes. lmc 269

Volume de coke contenu dans le foyer pendant la marche. . 0 mc 600

Épaisseur des parois latérales et antérieure du foyer. . . . 0 m 015

Épaisseur de la paroi intérieure portant les tubes. . . 0 ,n 021 à 0 m 022

Épaisseur de la paroi supérieure consolidée par les cornières. 0“014
