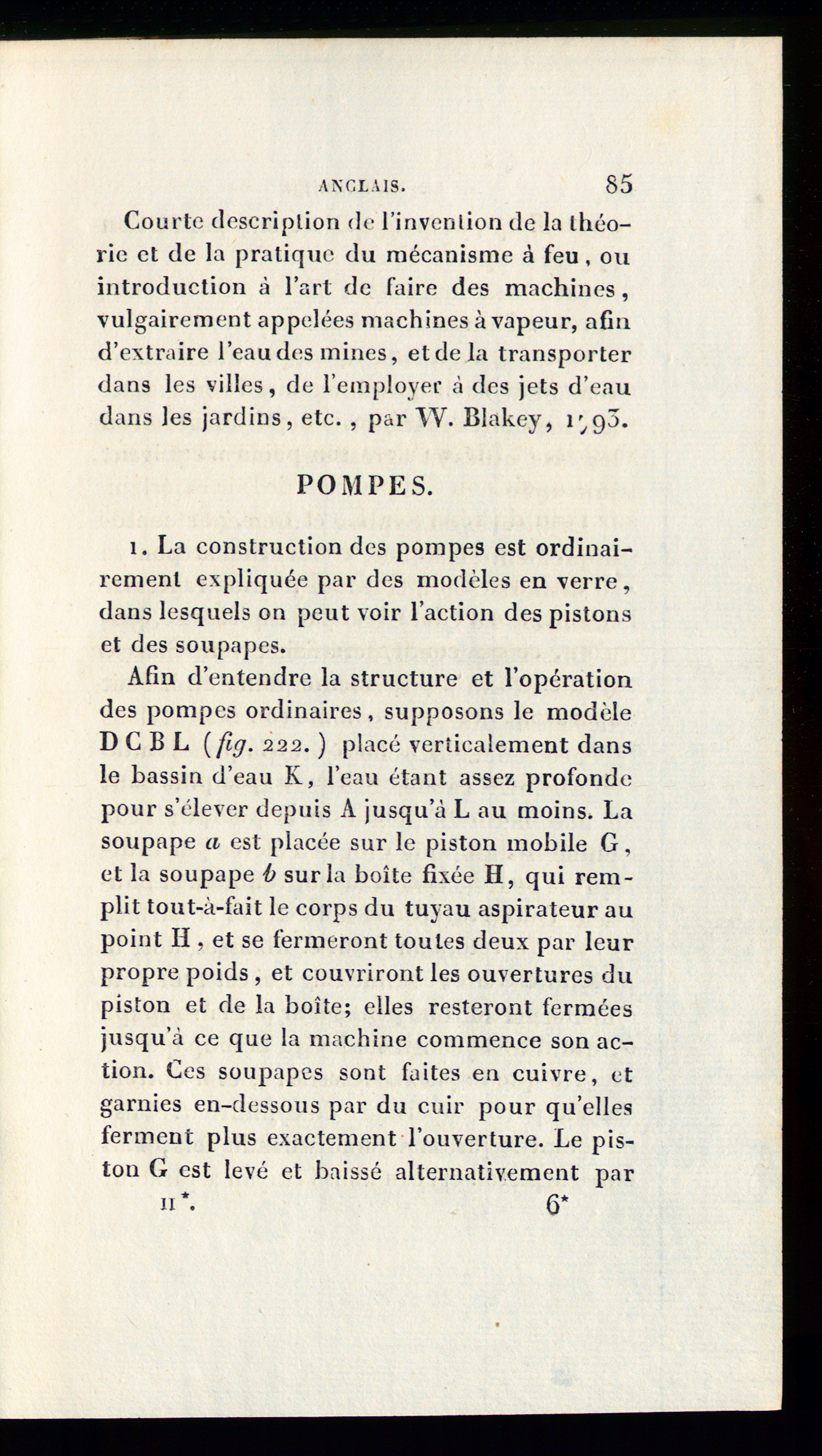

Courte description de l’invention de la théo-rie et de la pratique du mécanisme à feu, ouintroduction à l’art de faire des machines ,vulgairement appelées machines à vapeur, afind’extraire l’eaudes mines, etdela transporterdans les villes, de l’employer à des jets d’eaudans les jardins, etc. , par W. Blakey, 1^95.
POMPES.
1. La construction des pompes est ordinai-rement expliquée par des modèles en verre,dans lesquels on peut voir l’action des pistonset des soupapes.
Afin d’entendre la structure et l’opérationdes pompes ordinaires, supposons le modèleDCBL [fig. 222. ) placé verticalement dansle bassin d’eau K, l’eau étant assez profondepour s’élever depuis A jusqu’à L au moins. Lasoupape a est placée sur le piston mobile G,et la soupape b sur la boîte fixée H, qui rem-plit tout-à-fait le corps du tuyau aspirateur aupoint H , et se fermeront toutes deux par leurpropre poids, et couvriront les ouvertures dupiston et de la boîte; elles resteront ferméesjusqu’à ce que la machine commence son ac-tion. Ces soupapes sont faites en cuivre, etgarnies en-dessous par du cuir pour qu’ellesferment plus exactement l’ouverture. Le pis-ton G est levé et baissé alternativement par
