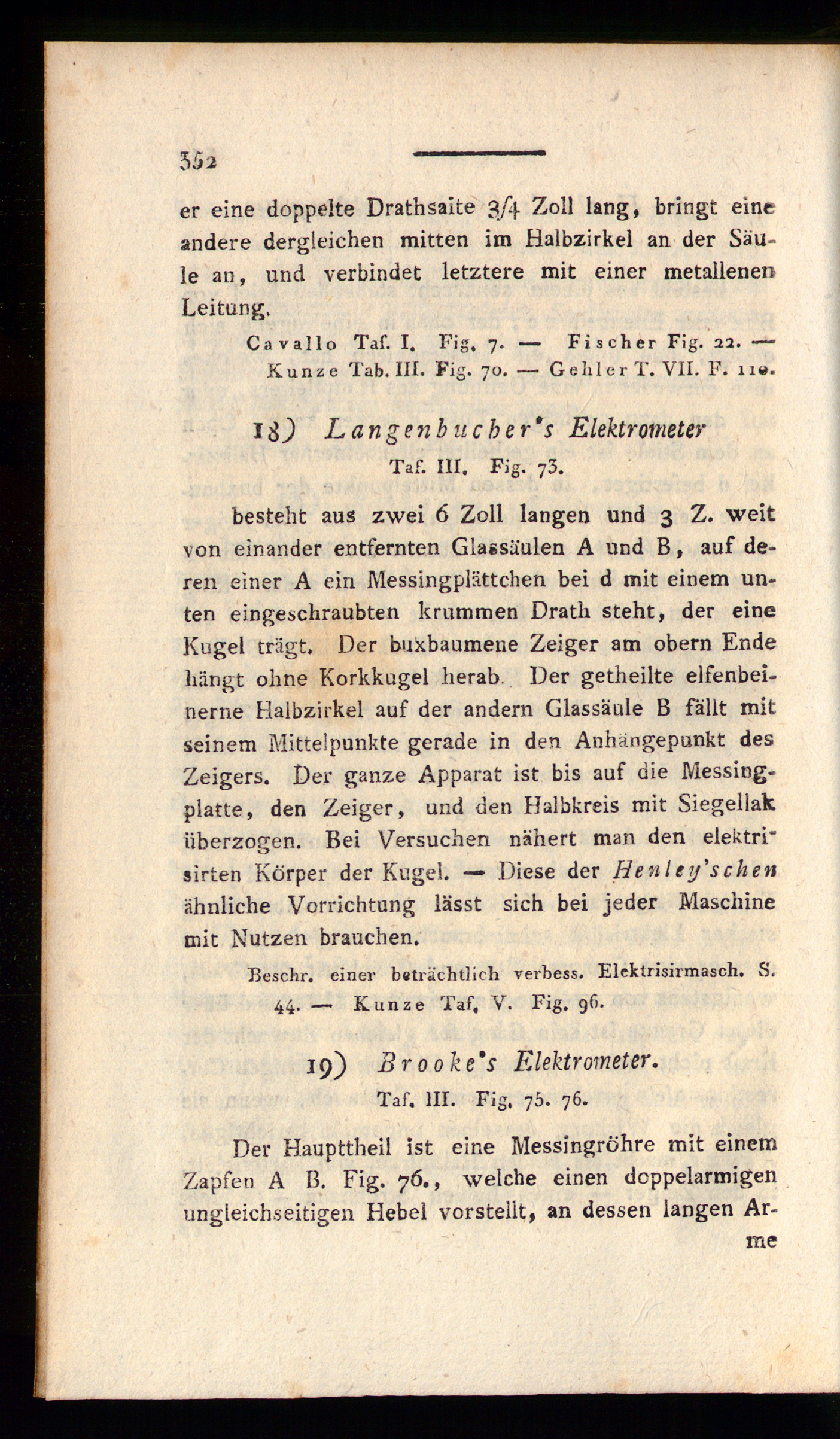

352
JPEG-Download


552

er eine doppelte Drathsaite 3/4 Zoll lang, bringt eineandere dergleichen mitten im Halbzirkel an der Säu-le an, und verbindet letztere mit einer metallenenLeitung.

Cavallo Taf. I, Fig, 7. Fischer Fig. 22.Kunze Tab. III. Fig. 70. Gehler T. VII. F. 11».

1$) Langenbucber's Elektrometer

Taf. III. Fig. 7 3 .

bestellt aus zwei 6 Zoll langen und 3 Z. weitvon einander entfernten Glassäulen A und B, auf de-ren einer A ein Messingplättchen bei d mit einem un-ten eingeschraubten krummen Dratk steht, der eineKugel trägt. Der buxbaumene Zeiger am obern Endehängt ohne Korkkugel herab Der getheilte elfenbei-nerne Halbzirkel auf der andern Glassäule B fällt mitseinem Mittelpunkte gerade in den Anhängepunkt desZeigers. Der ganze Apparat ist bis auf die Messing-platte, den Zeiger, und den Halbkreis mit Siegeliaküberzogen. Bei Versuchen nähert man den elektri*sirten Körper der Kugel. Diese der Henley'schenähnliche Vorrichtung lässt sich bei jeder Maschinemit Nutzen brauchen.

Beschr. einer baträchtlich verbess. Elektrisirmasch. S.44 - Kunze Taf, V. Fig..

19 ) Brookes Elektrometer.

Taf. III. Fig, j 5 . 76.

Der Haupttheil ist eine Messingröhre mit einemZapfen A B. Fig. 76., welche einen dcppelarmigenungleichseitigen Hebel vorstellt, an dessen langen Ar-me
