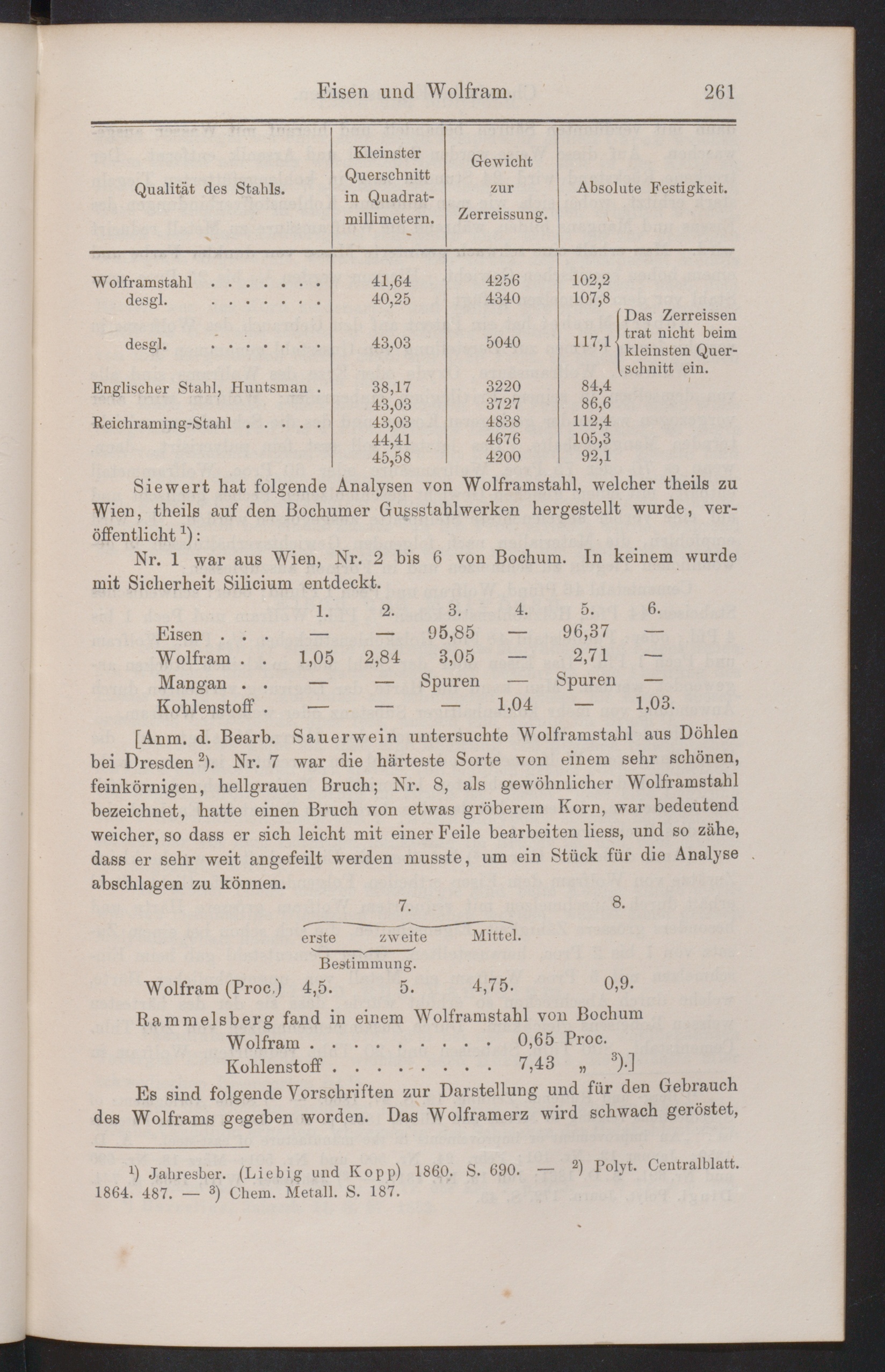

Eisen und Wolfram.
261
Qualität des Stahls.
KleinsterQuerschnittin Quadrat-millimetern.
Gewicht
zur
Zerreissung.
Absolute Festigkeit.
Wolframstahl.
41,64
4256
102,2
desgl. .
40,25
4340
107,8
[Das Zerreissen
desgl. .
43,03
5040
1 , - 1 1 trat nicht beim
9 | kleinsten Quer-
(schnitt ein.
Englischer Stahl, Huntsman .
38,17
3220
84,4
43,03
3727
86,6
Reichraming-Stahl.
43,03
4838
112,4
44,41
4676
105,3
45,58
4200
92,1
Siewert hat folgende Analysen von Wolframstahl, welcher theils zuWien, theils auf den ßochumer Gussstahlwerken hergestellt wurde, ver-öffentlicht *):
Nr. 1 war aus Wien, Nr. 2 bis 6 von Bochum. In keinem wurdemit Sicherheit Silicium entdeckt.
1.
2.
3.
4.
5.
6.
Eisen . . .
—
—
95,85
—
96,37
—
Wolfram . .
1,05
2,84
3,05
—
2,71
—
Mangan . .
—
—
Spuren
—
Spuren
—
Kohlenstoff .
—
—
—
1,04
—
1,03.
[Anm. d. Bearb. Sauerwein untersuchte Wolframstahl aus Döhlenbei Dresden 2 ). Nr. 7 war die härteste Sorte von einem sehr schönen,feinkörnigen, hellgrauen Bruch; Nr. 8, als gewöhnlicher Wolframstahlbezeichnet, hatte einen Bruch von etwas gröberem Korn, war bedeutendweicher, so dass er sich leicht mit einer Feile bearbeiten liess, und so zähe,dass er sehr weit angefeilt werden musste, um ein Stück für die Analyseabschlagen zu können.
7. 8.
erste zweite Mittel.
Bestimmung.
Wolfram (Proc.) 4,5. 5. 4,75. 0,9.
Bammelsberg fand in einem Wolframstahl von Bochum
Wolfram.0,65 Proc.
Kohlenstoff.7,43 „ 3 )-]
Es sind folgende Vorschriften zur Darstellung und für den Gebrauchdes Wolframs gegeben worden. Das Wolframerz wird schwach geröstet,
J ) Jahresber. (Liebig und Kopp) 1860. S. 690. — 2 ) I’olyt. Centralblatt.1864. 487. — 3 ) Chem. Metall. S. 187.
