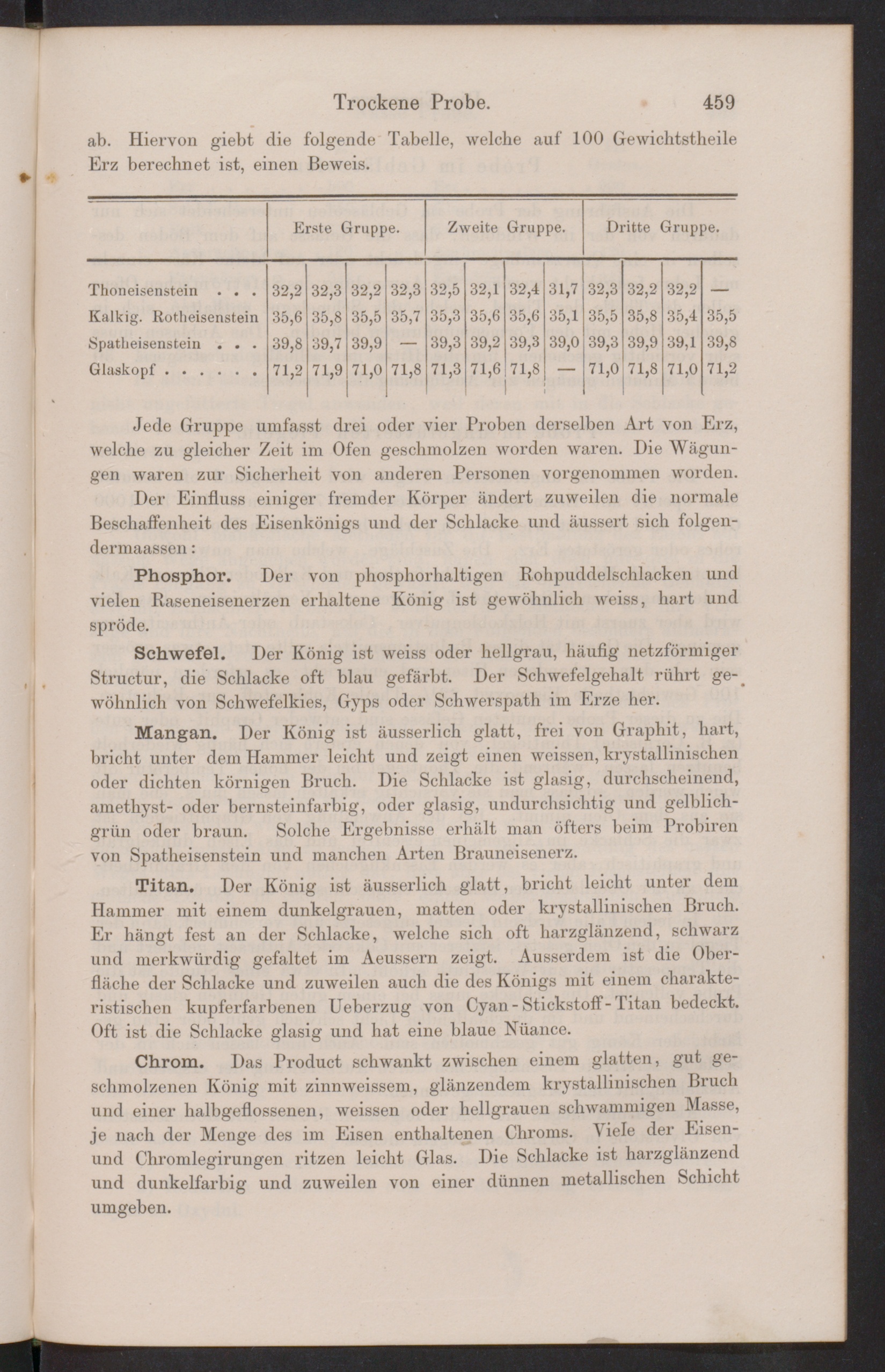

Trockene Probe. 459
ab. Hiervon giebt die folgende Tabelle, welche auf 100 GewichtstheileErz berechnet ist, einen Beweis.
Erste Gruppe.
Zweite Gruppe.
Dritte Gruppe.
Thoneisenstein . • .
32,2
32,3
32,2
32,3
32,5
32,1
32,4
31,7
32,3
32,2
32,2
_
Kalkig. Kotheisenstein
35,6
35,8
35,5
35,7
35,3
35,6
35,6
35,1
35,5
35,8
35,4
35,5
Spatheisenstein . . .
39,8
39,7
39,9
—
39,3
39,2
39,3
39,0
39,3
39,9
39,1
39,8
Glaskopf .
71,2
71,9
71,0
71,8
71,3
71,6
71,8
—
71,0
71,8
71,0
71,2
Jede Gruppe umfasst drei oder vier Proben derselben Art von Erz,welche zu gleicher Zeit im Ofen geschmolzen worden waren. Die Wägun-gen waren zur Sicherheit von anderen Personen vorgenommen worden.
Der Einfluss einiger fremder Körper ändert zuweilen die normaleBeschaffenheit des Eisenkönigs und der Schlacke und äussert sich folgen-dermaassen:
Phosphor. Der von phosphorhaltigen Rohpuddelschlaeken undvielen Raseneisenerzen erhaltene König ist gewöhnlich weiss, hart undspröde.
Schwefel. Der König ist weiss oder hellgrau, häufig netzförmigerStructur, die Schlacke oft blau gefärbt. Der Schwefelgehalt rührt ge-,wohnlich von Schwefelkies, Gyps oder Schwerspath im Erze her.
Mangan. Der König ist äusserlich glatt, frei von Graphit, hart,bricht unter dem Hammer leicht und zeigt einen weissen, krystallinischenoder dichten körnigen Bruch. Die Schlacke ist glasig, durchscheinend,amethyst- oder bernsteinfarbig, oder glasig, undurchsichtig und gelblich-grün oder braun. Solche Ergebnisse erhält man öfters beim Probirenvon Spatheisenstein und manchen Arten Brauneisenerz.
Titan. Der König ist äusserlich glatt, bricht leicht unter demHammer mit einem dunkelgrauen, matten oder krystallinischen Bruch.Er hängt fest an der Schlacke, welche sich oft harzglänzend, schwarzund merkwürdig gefaltet im Aeussern zeigt. Ausserdem ist die Ober-fläche der Schlacke und zuweilen auch die des Königs mit einem charakte-ristischen kupferfarbenen Ueberzug von Cyan-Stickstoff-Titan bedeckt.Oft ist die Schlacke glasig und hat eine blaue Nuance.
Chrom. Das Product schwankt zwischen einem glatten, gut ge-schmolzenen König mit zinnweissem, glänzendem krystallinischen Bruchund einer halbgeflossenen, weissen oder hellgrauen schwammigen Masse,je nach der Menge des im Eisen enthaltenen Chroms. Viele der Eisen-und Chromlegirungen ritzen leicht Glas. Die Schlacke ist harzglänzendund dunkelfarbig und zuweilen von einer dünnen metallischen Schichtumgeben.
