478 ANALYSE DES ÉLÉMENTS CONSTRUCTIFS DES MACHINES.

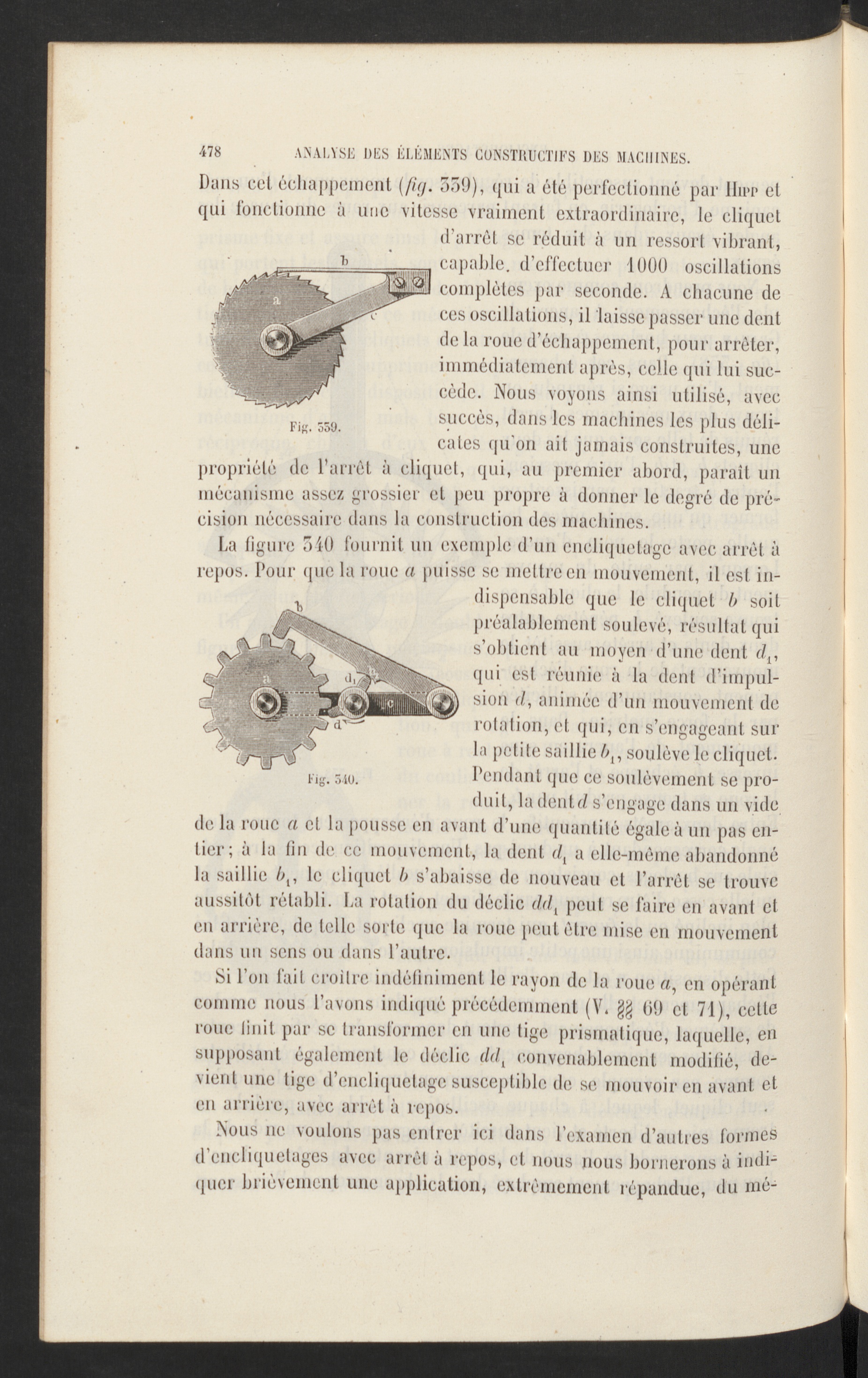

Pans col échappement (//>/. 559), qui a etc perfectionné par llirr etqui fonctionne à une vitesse vraiment extraordinaire, le cliquet

d’arrêt se réduit à un ressort vibrant,capable, d’effectuer 1000 oscillationscomplètes par seconde. A chacune deces oscillations, il laisse passer une dentde la roue d’échappement, pour arrêter,immédiatement après, celle qui lui suc-cède. Nous voyous ainsi utilisé, avecsuccès, dans les machines les plus déli-cates qu'on ait jamais construites, unepropriété de l’arrêt à cliquet, qui, au premier abord, paraît unmécanisme assez grossier et peu propre à donner le degré de pré-cision nécessaire dans la construction des machines.

La figure ait) fournil un exemple d’un encliquetage avec arrêt àrepos. Pour (pie la roue a puisse se mettre en mouvement, il est in-dispensable que le cliquet b soitpréalablement soulevé, résultat quis’obtient au moyen d’une dent d 0qui est réunie à la dent d’impul-sion d, animée d’un mouvement derotation, et qui, en s’engageant surla petite saillie /q, soulève le cliquet.Pendant que ce soulèvement se pro-duit, ladentd s’engage dans un videde la roue a cl la pousse en avant d’une quantité égale à un pas en-tier; à la fin de ce mouvement, la dent a elle-même abandonnéla saillie /q, le cliquet b s’abaisse de nouveau et l’arrêt se trouveaussitôt rétabli. La rotation du déclic dd v peut se faire en avant cleu arrière, de telle sorte que la roue peut être mise en mouvementdans un sens ou dans l’autre.

Si l’on fait croître indéfiniment le rayon de la roue a, en opérantcomme nous l’avons indiqué précédemment (V, gg (i!) et 71), cetteroue finit par se transformer en une tige prismatique, laquelle, ensupposant également le déclic </(/, convenablement modifié, de-vient une tige d’encliquetage susceptible de se mouvoir en avant eten arrière, avec arrêt à repos.

Nous ne voulons pas entrer ici dans l’examen d’autres formesd’encliquetages avec arrêt a repos, et nous nous bornerons à indi-quer brièvement une application, extrêmement répandue, du mé-

mÆ

h

Fia. 539.
