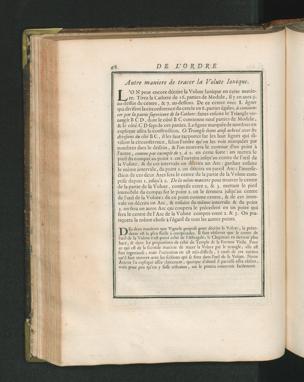

DE ISO R D R'E
Jlutre maniéré de tracer la Volute Ionique.
L ’O N peut encore décrire la Volute Ionique en cette manié-ré. Tirez la Cathete de 1 6. parties de Module, il y en aura 9.au-dessus du centre, & 7. au-dessous. De ce centre tirez 8. lignesqui divisent la circonférence du cercle en 8. parties égales, à commen-cer -par lapartìe fuperieure de la Cathete : faites ensuite le Triangle rec-tangle BCD, dont le côté B C contienne neuf parties de Module,&le côté C D sept de ces parties. La figure marquée de nombres enexplique assez la construction. Ce Triangle étant ainfi achevé avec lesdivisions du coté B C, il les faut rapporter fur les huit lignes qui di-visent la circonférence, selon Tordre qu on les voir marquées parnombres dans le dessein, & l’on trouvera le contour d’un point àf autre , comme par exemple de 1. à 2. en cette forte : on mettra lepied du compas au point i. on f ouvrira jufqu’au centre de f oeil dela Volute, & de cet intervale on décrira un Arc: gardant ensuitele même intervale, du point 2. on décrira un pareil Arc ; l’interse-ction de ces deux Arcs fera le centre de la partie de la Volute com-prise depuis 1. jusqu à 2. De la même maniéré pour trouver le centrede la partie de la Volute, comprise entre 2. & 3. mettant le piedimmobile du compas fur le point 2. on le fermera jufqu’au centrede l’œil de la Volute ; de ce point comme centre, & de cet inter-vale on décrira un Arc, & ensuite du même intervale & du point3. on fera un autre Arc qui coupera le précédent en un point quisera le centre de l’Arc de la Volute compris entre 2. & 3. On pra-tiquera la même chose à l’égard de tous les autres points.
D Es deux maniérés que Vignole propoíê pour décrire la Volute , la précé-dente est la plus facile à comprendre. Il faut observer que le centre del’oeil de la Volute n'est point celui de l’Astragale j le Chapiteau en devient plushaut, & dans les proportions de celui du Temple de la Fortune Virile. Pource qui est de la féconde maniéré de tracer la Volute par le triangle, elle estfort ingenieuíe ; mais l’exécution en est très-difficile , à causé de ces centresqu’il faut trouver avec les sections qui íè font dans l’oeil de la Volute. NotreAuteur l’a expliqué astêz clairement, quoique d’abord il paroisté asièz obícur,mais pour peu qu’on y faílè réflexion, on le pourra concevoir facilement.
