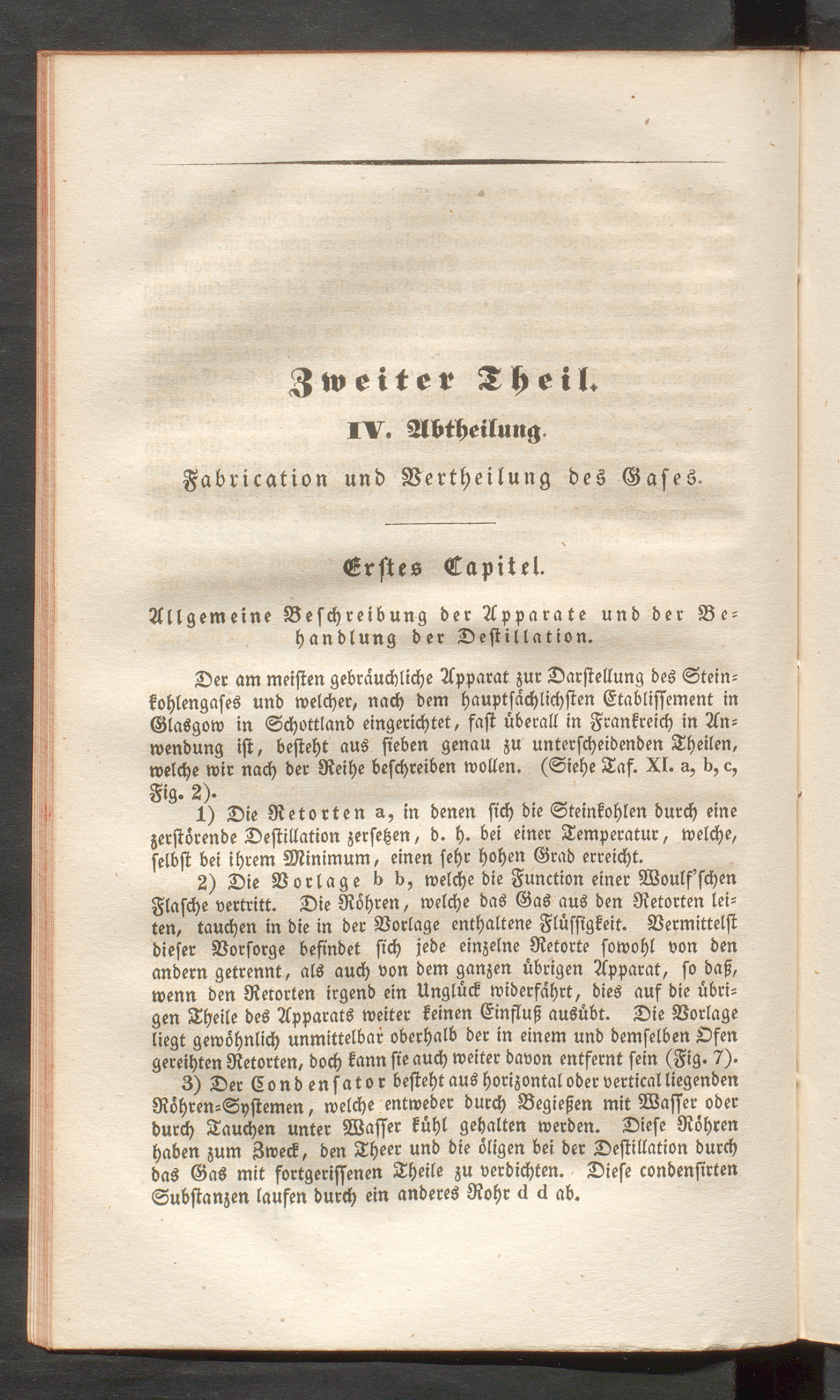

Zweiter Theil.

IV. Abtheilung

Fabrikation und Wertheilung des Gases.

Erstes Capitel.

Allgemeine Beschreibung der Apparate und der Be-handlung der Destillation.

Der am meisten gebräuchliche Apparat zur Darstellung des Stein-kohlengases und welcher, nach dem hauptsächlichsten Etablissement inGlasgow in Schottland eingerichtet, fast überall in Frankreich in An-wendung ist, besteht aus sieben genau zu unterscheidenden Theilen,welche wir nach der Reihe beschreiben wollen. (Siehe Taf. XI. s, b, c,

Fig. 2).

1) Die Retorten u, in denen sich die Steinkohlen durch einezerstörende Destillation zersetzen, d. h. bei einer Temperatur, welche,selbst bei ihrem Minimum, einen sehr hohen Grad erreicht.

2) Die Vorlage l> b, welche die Function einer Woulf'schenFlasche vertritt. Die Röhren, welche das Gas aus den Retorten lei-ten, tauchen in die in der Vorlage enthaltene Flüssigkeit. Vermittelstdieser Vorsorge befindet sich jede einzelne Retorte sowohl von denandern getrennt, als auch von dem ganzen übrigen Apparat, so daß,wenn den Retorten irgend ein Unglück widerfährt, dies auf die übri-gen Theile des Apparats weiter keinen Einfluß ausübt. Die Vorlageliegt gewöhnlich unmittelbar oberhalb der in einem und demselben Ofengereihten Retorten, doch kann sie auch weiter davon entfernt sein (Fig. 7).

3) Der Condensator besteht aus horizontal oder vertical liegendenRöhren-Systemen, welche entweder durch Begießen mit Wasser oderdurch Tauchen unter Wasser kühl gehalten werden. Diese Röhrenhaben zum Zweck, den Theer und die öligen bei der Destillation durchdas Gas mit fortgerissenen Theile zu verdichten. Diese condensirtenSubstanzen laufen durch ein anderes Rohr ck ä ab.
