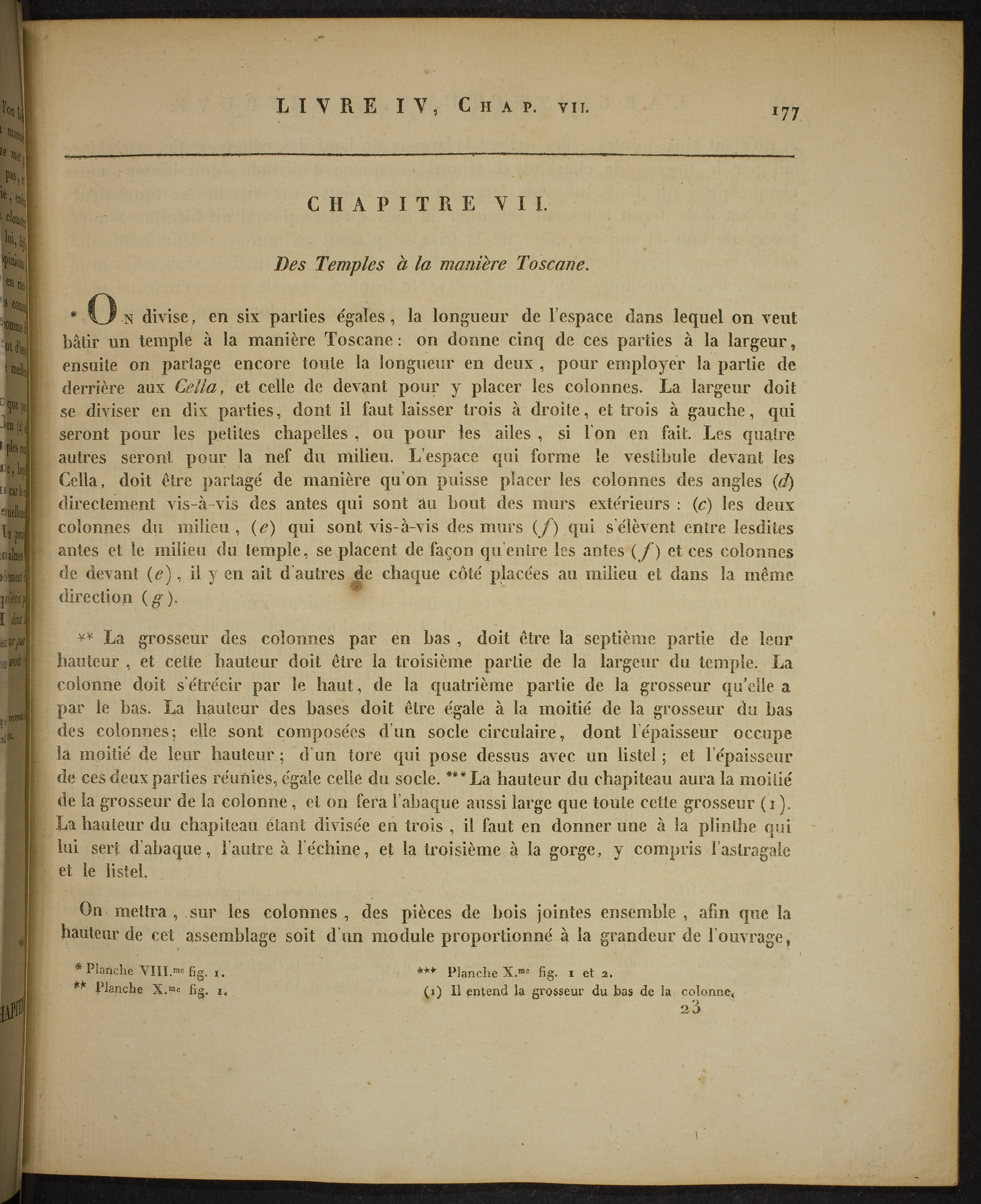

LIVRE IV, Chàp. vu.
I 77
CHAPITRE VILDes Temples h la manière Toscane.
* O N divise, en six parties égales, la longueur de l’espace dans lequel on veutbâtir un temple à la manière Toscane : on donne cinq de ces parties à la largeur,ensuite on partage encore toute la longueur en deux , pour employer la partie dederrière aux Cella, et celle de devant pour y placer les colonnes. La largeur doitse diviser en dix parties, dont il faut laisser trois à droite, et trois à gauche, quiseront pour les petites chapelles , ou pour les ailes , si l'on en fait. Les quatreautres seront pour la nef du milieu. L’espace qui forme le vestibule devant lesCella, doit être partagé de manière qu’on puisse placer les colonnes des angles ( d)directement vis-à-vis des antes qui sont au bout des murs extérieurs : (c) les deuxcolonnes du milieu, (e) qui sont vis-à-vis des murs (/) qui s’élèvent entre lesditesantes et le milieu du temple, se placent de façon qu’entre les antes (f ) et ces colonnesde devant {e) , il y en ait d autres de chaque côté placées au milieu et dans la mêmedirection (g ).
** La grosseur des colonnes par en bas , doit être la septième partie de leurhauteur , et cette hauteur doit être la troisième partie de la largeur du temple. Lacolonne doit s’étrécir par le haut, de la quatrième partie de la grosseur qu’elle apar le bas. La hauteur des bases doit être égale à la moitié de la grosseur du basdes colonnes5 elle sont composées d’un socle circulaire, dont l’épaisseur occupela moitié de leur hauteur ; d un tore qui pose dessus avec un listel ; et l’épaisseurde ces deux parties réunies, égale celle du socle. ### La hauteur du chapiteau aura la moitiéde la grosseur de la colonne , et on fera l’abaque aussi large que toute cette grosseur ( i ).La hauteur du chapiteau étant divisée en trois , il faut en donner une à la plinthe quilui sert d’abaque, l’autre à l’échine, et la troisième à la gorge, y compris l’astragaleet le listel,
On mettra , sur les colonnes , des pièces de bois jointes ensemble , afin que lahauteur de cet assemblage soit d’un module proportionné à la grandeur de l’ouvrage,
* Planche VIII. me fig. i. *** Planche X. me fig. i et 2.
** Planche X. m e fig. (1) ]] entend la grosseur du bas de la colonne,
23
