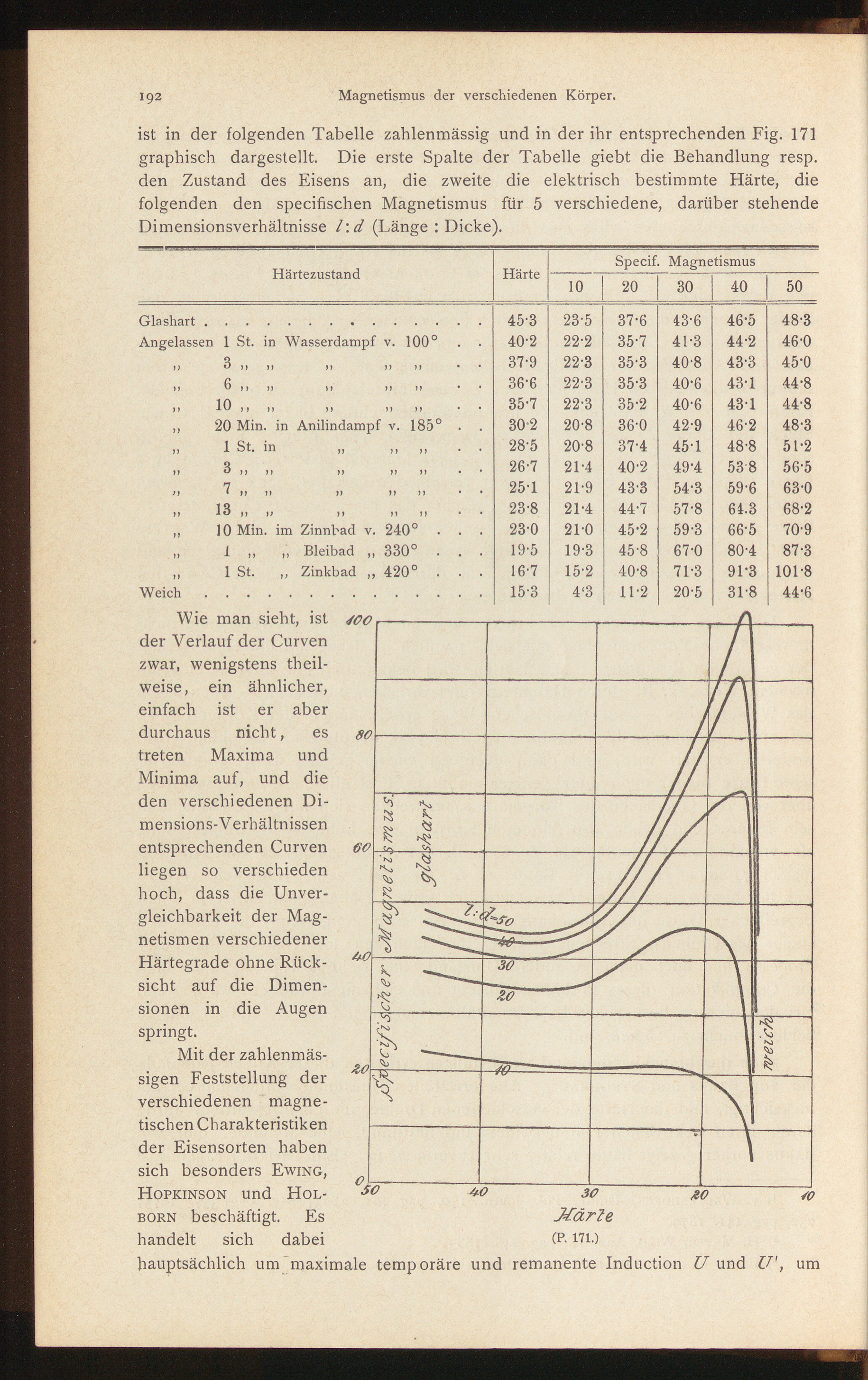

192
Magnetismus der verschiedenen Körper.
ist in der folgenden Tabelle zahlenmässig und in der ihr entsprechenden Fig. 171graphisch dargestellt. Die erste Spalte der Tabelle giebt die Behandlung resp.den Zustand des Eisens an, die zweite die elektrisch bestimmte Härte, diefolgenden den specifischen Magnetismus für 5 verschiedene, darüber stehendeDimensionsverhältnisse l\d (Länge : Dicke).
Härtezustand
Härte
Specif. Magnetismus
10
20
30
40
50
Glashart .
45-3
23-5
37-6
43-6
46-5
48-3
Angelassen 1 St. in Wasserdampf v. 100°
40-2
22-2
35-7
41-3
44-2
46-0
n 3 i) n >* n »> ■ *
37-9
22-3
35-3
40-8
43-3
45-0
11 6 )) )J )| MM •
36-6
22-3
35-3
40-6
431
44-8
11 10 1111 )) 1111 •
35-7
22-3
35-2
40-6
431
44-8
,, 20 Min. in Anilindampf v. 185° . .
30-2
20-8
36-0
42-9
46-2
48-3
„ 1 St. in „ .
28'5
20'8
37-4
451
48-8
51-2
M 3 )} M M MM •
26-7
211
40-2
49-4
538
56'5
M ^ ,) 11 n MM ‘
251
21-9
433
54-3
59-6
630
11 13 || }1 M MM •
23-8
21-4
44-7
57-8
64.3
68-2
,, 10 Min. im Zinnl'ad v. 240° . . .
23-0
21-0
45'2
59-3
66-5
70-9
„ 1 ,, ,, Bleibad „ 330° . . .
19-5
19-3
45-8
67-0
80-4
87-3
„ 1 St. „ Zinkbad „ 420° . . .
16-7
15-2
40-8
71-3
91-3
101-8
Weich.
153
4‘3
11-2
20-5
318
44-6
Wie man sieht, istder Verlauf der Curvenzwar, wenigstens theil-weise, ein ähnlicher,einfach ist er aberdurchaus nicht, estreten Maxima undMinima auf, und dieden verschiedenen Di-mensions-Verhältnissenentsprechenden Curvenliegen so verschiedenhoch, dass die Unver-gleichbarkeit der Mag-netismen verschiedenerHärtegrade ohne Rück-sicht auf die Dimen-sionen in die Augenspringt.
Mit der zahlenmäs-sigen Feststellung derverschiedenen magne-tischen Charakteristikender Eisensorten habensich besonders Ewing,Hopkinson und Hol-
born beschäftigt. Eshandelt sich dabei
Marie
(P. 171.)
hauptsächlich um maximale temporäre und remanente Induction U und U', um
