203

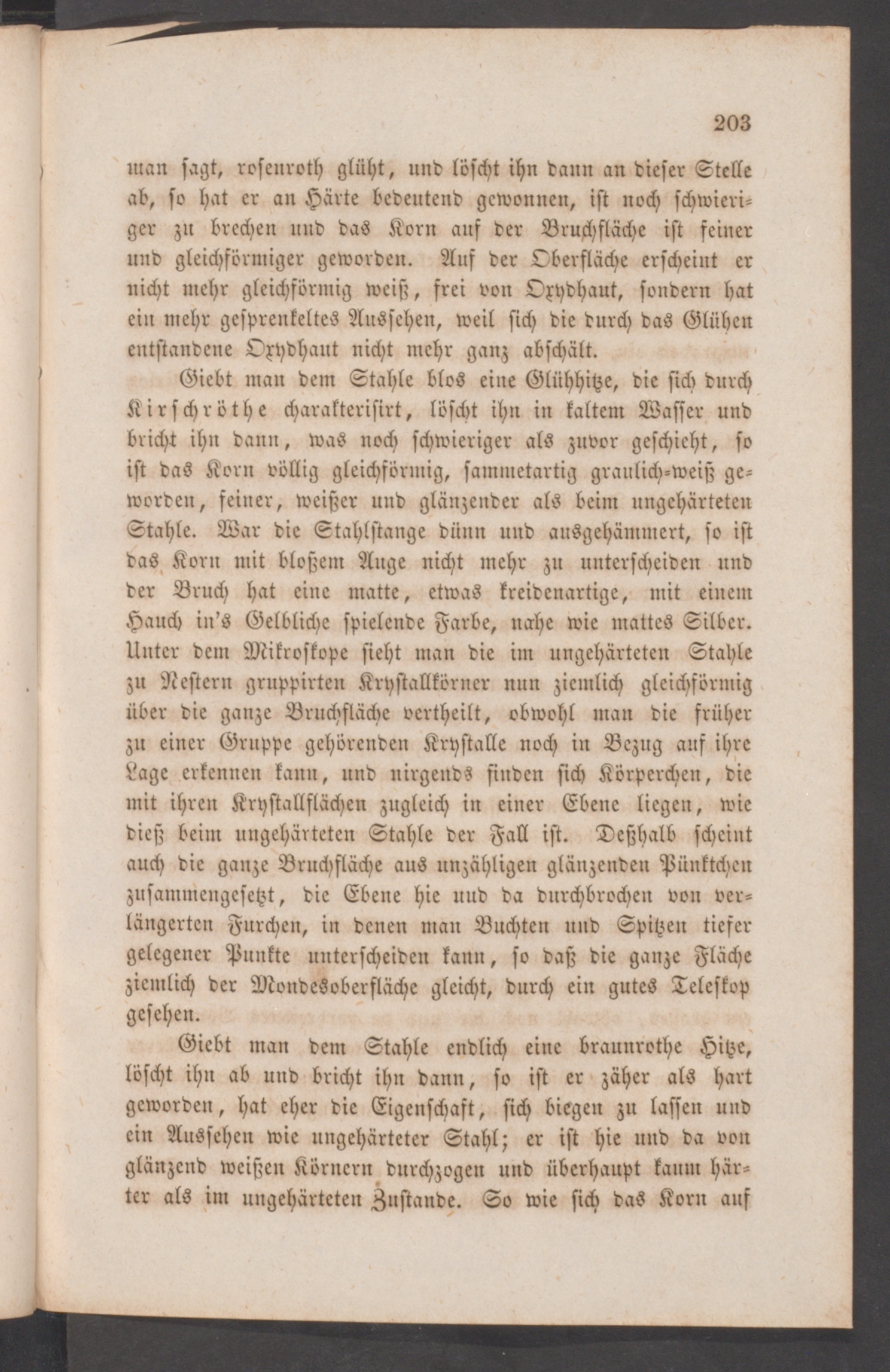

man sagt, rosenroth glüht, und loscht ihn dann an dieser Stelleab, so hat er an Härte bedeutend gewonnen, ist noch schwieri-ger zu brechen und das Korn auf der Bruchfläche ist feinerund gleichförmiger geworden. Auf der Oberfläche erscheint ernicht mehr gleichförmig weiß, frei von Oxydhaut, sondern hatein mehr gesprenkeltes Aussehen, weil sich die durch das Glühenentstandene Oxydhaut nicht mehr ganz abschält.

Giebt man dem Stahle blos eine Glühhitze, die sich durchKirschröthe charakterisirt, löscht ihn in kaltem Wasser undbriclsi ihn dann, was noch schwieriger als zuvor geschieht, soist das Korn völlig gleichförmig, sammetartig graulich-weiß ge-worden, feiner, weißer und glänzender als beim ungehärtetenStahle. War die Stahlstange dünn und ausgehämmert, so istdas Korn mit bloßem Ange nicht mehr zu unterscheiden undder Bruch hat eine matte, etwas kreidenartige, mit einemHauch in's Gelbliche spielende Farbe, nahe wie mattes Silber.Unter dem Mikroskope sieht man die im ungehärteten Stahlezu Nestern gruppirten Krystallkörncr nun ziemlich gleichförmigüber die ganze Brnchfläche vertheilt, obwohl man die früherzu einer Gruppe gehörenden Krystalle noch in Bezug auf ihreLage erkennen kann, und nirgends finden sich Körperchen, diemit ihren Krystallflächen zugleich in einer Ebene liegen, wiedieß beim ungehärteten Stahle der Fall ist. Deßhalb scheintauch die ganze Bruchfläche aus unzähligen glänzenden Pünktchenzusammengesetzt, die Ebene hie und da durchbrochen von ver-längerten Furchen, in denen man Buchten und Spitzen tiefergelegener Punkte unterscheiden kann, so daß die ganze Flächeziemlich der Mondesoberfläche gleicht, durch ein gutes Teleskopgesehen.

Giebt man dem Stahle endlich eine braunrothe Hitze,löscht ihn ab und bricht ihn dann, so ist er zäher als hartgeworden, hat eher die Eigenschaft, sich biegen zu lassen undein Aussehen wie ungehärteter Stahl; er ist hie und da vonglänzend weißen Körnern durchzogen und überhaupt kaum här-ter als im ungehärteten Zustande. So wie sich das Korn auf
